给水计量表,给水流量计量表
点击次数:1998 发布时间:2020-11-06 02:17:46
给水计量表是一种根据法拉*电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术实现数字励磁,同时在电磁流量计上采用CAN现场总线,属国内*创,技术达到国内**水平。在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。

给水计量表产品特点
1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。
2、测量管无阻碍、无活动部件、无压损,直管段要求较低。
3、可带接地电*,实现仪表良好接地。
4、采用先进加工工艺,使仪表具有良好的抗负压能力。
5、全数字量处理,抗干扰能力强,测量可靠,精确度高。
6、高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,在强光下货夜晚都能清晰读书。
7、具有双向流量、双向总量累计功能,电流、频率具备双向输出功能。
8、仪表系统测量精度高,使用范围宽,不是可用于污水、水泥浆液矿浆液等的测量,还可用于强酸、强碱液体流量的测量。
9、转换器输出功能强大:不但具有4-20mA、脉冲输出,还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。

给水计量表的主要技术数据
给水计量表转换器技术数据
给水计量表的安装
1、应安装在水平管道较低处和垂直向上处,避免安装在管道的*高点和垂直向下处;
2、应安装在管道上升处;
3、在开口排放管道安装,应安装在管道的较低处;
若管道落差超过5m时,在传感器的下游安装排气阀;
5、应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游;
6、传感器绝对不能安装在泵的进出口处,应安装在泵的出口处;
7、在测量井内安装液体流量计的方式;

图7备注:1.入口 2.溢流管 3. 入口栅 4.清洗孔 5.流量计 6.短管 7.出口 8.排放阀
如何正确选择安装节点:
正确地选择安装点和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。
选择安装位置时需特别注意:
非测量电*的轴线必须近似于水平方向;
测量管道内必须完全充满液体;
流量计前方*少要有5×D(D为流量计内径)长度的直管段,后方*少要有3×D(D为流量计内径)长度的直管段;
流体的流动方向和流量计的箭头方向一致;
管道内要有真空会损坏流量计的内衬,需特别注意;
在流量计附近应无强电磁场;
在流量计附近应有充裕的空间,以便安装和维护;
若测量管道有振动,在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离*少要有30×D(D流量计内径)长度为方便今后流量计的清洗和维护,应安装旁通管道;
给水计量表范围选择

给水计量表选型表

电磁给水流量计原理图
主给水流量计的主要作用
主给水流量计的选型要素
市政给水流量计的作用
市政给水流量计安装规范
市政给水流量计安装位置
发电厂给水流量计结构图
锅炉给水流量计校验后无流量
锅炉给水流量计怎么选择
锅炉给水流量计装在什么位置
锅炉给水流量计不显示故障原因分析
锅炉给水流量计的测量原理
锅炉给水流量计的常见故障汇总
锅炉给水流量计的安装方法
锅炉给水流量计不准的因素分析
锅炉给水流量计的正确选型
给水流量计的选用
给水流量计安装位置
给水流量计的测量范围
给水流量计波动大的原因分析及处理方法
给水流量计怎么校准
给水流量计规格和型号
给水流量计怎么设置
给水流量计清零步骤
给水流量计与水表的区别
给水流量计结构图
如何有效提高景观给水流量计使用电磁兼容性的研究分析
给水流量计安装和调试过程中的特性与技术要素
给水流量计的工作原理介绍
锅炉给水计量表,锅炉给水专用流量计选型

给水计量表产品特点
1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。
2、测量管无阻碍、无活动部件、无压损,直管段要求较低。
3、可带接地电*,实现仪表良好接地。
4、采用先进加工工艺,使仪表具有良好的抗负压能力。
5、全数字量处理,抗干扰能力强,测量可靠,精确度高。
6、高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,在强光下货夜晚都能清晰读书。
7、具有双向流量、双向总量累计功能,电流、频率具备双向输出功能。
8、仪表系统测量精度高,使用范围宽,不是可用于污水、水泥浆液矿浆液等的测量,还可用于强酸、强碱液体流量的测量。
9、转换器输出功能强大:不但具有4-20mA、脉冲输出,还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。

给水计量表的主要技术数据
执行标准 | JB/T 9248—1999 | ||||
公称通径 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | ||||
*高流速 | 15m/s | ||||
精确度 | DNl5~DN600 | 示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s) | |||
DN700—DN3000 | 示值的±0.5%(流速≥0.8m/S);±4mm/s(流速<0.8m/S) | ||||
流体电导率 | ≥5uS/cm | ||||
公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa |
DNl5~DN150 | DNl5~DN600 | DN200~DN1000 | DN700~DN3000 | 特殊订货 | |
环境温度 | 传感器 | —25℃—十60℃ | |||
转换器及一体型 | —10℃—十60℃ | ||||
衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA | ||||
*高流体温度 | —体型 | 70℃ | |||
分离型 | 聚氯丁橡胶衬里 | 80℃;120℃(订货时注明) | |||
聚氨酯衬里 | 80℃ | ||||
聚四氟乙烯衬里 | 100℃;150℃(订货时注明) | ||||
聚全氟乙丙烯(F46) | |||||
加网PFA | |||||
信号电*和接地电*材料 | 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨 | ||||
电*机构 | DN300—DN3000 | ||||
连接法兰材料 | 碳钢 | ||||
接地法兰材料 | 不锈钢1Crl8Ni9Ti | ||||
进口保护法兰材料 | DN65—DNl50 | 不锈钢1Crl8Ni9Ti | |||
DN200~DNl600 | 碳钢十不锈钢1Crl8Ni9Ti | ||||
外壳防护 | DNl5~DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | |||
其他传感器、——体型流量计和分离型转换器 | IP65 | ||||
间距(分离型) | 转换器距离传感器一般不超过100m |
给水计量表转换器技术数据
电源 | 交流 | 85—265V,45—400Hz | |||||
直流 | 11—40V | ||||||
操作键和显示 | 按键式 |
|
|||||
磁键式 |
|
||||||
内部积算器 | 正向总量、反向总量及差值总量。 | ||||||
输出信号 | 单向模拟输出 |
|
|||||
双向模拟输出 | 下限限制为。或4mA,其他同单向模拟输出。 | ||||||
双向脉冲输出 |
|
||||||
双路报警输出 |
|
||||||
数字通讯 | RS232,RS485,HART |
给水计量表的安装
1、应安装在水平管道较低处和垂直向上处,避免安装在管道的*高点和垂直向下处;
2、应安装在管道上升处;
3、在开口排放管道安装,应安装在管道的较低处;
若管道落差超过5m时,在传感器的下游安装排气阀;
5、应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游;
6、传感器绝对不能安装在泵的进出口处,应安装在泵的出口处;
7、在测量井内安装液体流量计的方式;

图7备注:1.入口 2.溢流管 3. 入口栅 4.清洗孔 5.流量计 6.短管 7.出口 8.排放阀
如何正确选择安装节点:
正确地选择安装点和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。
选择安装位置时需特别注意:
非测量电*的轴线必须近似于水平方向;
测量管道内必须完全充满液体;
流量计前方*少要有5×D(D为流量计内径)长度的直管段,后方*少要有3×D(D为流量计内径)长度的直管段;
流体的流动方向和流量计的箭头方向一致;
管道内要有真空会损坏流量计的内衬,需特别注意;
在流量计附近应无强电磁场;
在流量计附近应有充裕的空间,以便安装和维护;
若测量管道有振动,在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离*少要有30×D(D流量计内径)长度为方便今后流量计的清洗和维护,应安装旁通管道;
给水计量表范围选择

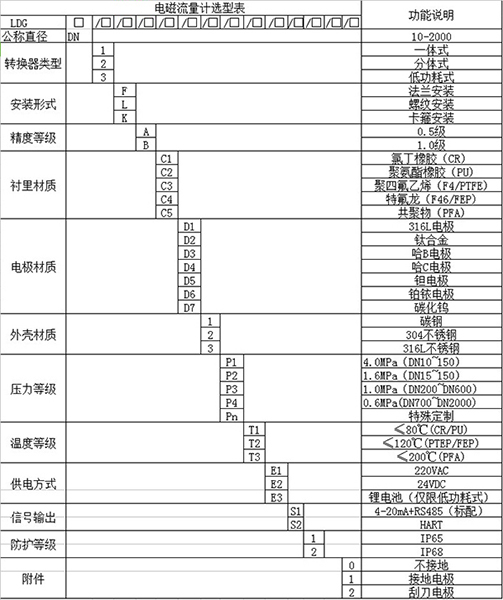

给水计量表选型表
