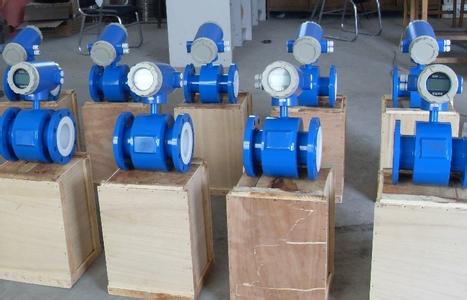

污水流量表产品概述
电磁流量计在测量有附着沉淀物的流体时，电*表面将受污染，常常引起零点变动，如若要对其进行定量分析是比较困难，但可以说，电*直径越小，所受的影响越少，在使用中，应注意电*的清污，以防止附着。在衬里上附着沉淀物时产生的误差Δε，如果附着的厚度是一样，则可根据:Δε=1-2/[1+(Kω/Kf)+(1- Kω/Kf )×(1-2t/D)2]进行计算，式中Kω、Kf分别为附着物和测量流体的电导率，附着物厚度为t，直径为D。若式中，Kω和Kf相等，则无误差，附着物的电导率较低时，上式也成立，但因为会增加电*的输出阻抗，因此受到限制，如绝缘性沉淀物浸在流体中就是这种情况。相反，如附着金属粉末等，因高电导率的附着层，使感应电势短路，使电*输出偏低，造成负偏差。在测量具有沉淀附着物的流体时，除了选择如玻璃或聚四氯乙烯等难以附着沉淀的衬里外，还应增其流速。如果在流体中均匀地含有气泡，则测量的是包括气泡的体积流量，并且使所测流量值不稳定，而引入误差。在选用流量计特别是电磁流量计时，应考虑今后对传感器的电*及衬里的维护问题。
污水流量表特点
电磁流量计由传感器和转换器两部分组成，被测流体介质电导率≥ 5μS/cm。
本产品采用当前电磁流量计的*新技术制造，具有以下特点:
1、测量管内无阻力及活动部件，因此无压力损失，是一种典型的节能仪表。
2、由于感应信号是在整个充满磁场的空间形成，它与管道截面上流速的平均值成正比。因此，对管道内流速分布不敏感，要求流量计上、下游的直管段相对其它流量计短。
3、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
4、合理地选择电*及衬里材料，能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。
5、转换器采用新颖的励磁方式，功耗低，零点稳定，测量精度高，适于生产过程流量检测和总量计量。流量测量范围可达1500:1。
6、流量计具有自动流向鉴别，能测量双向流。具有电流、频率、脉冲和RS485数字通讯输出。还有流量上下限报警和故障报警功能。
7、流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量，方便读数。内有三级密码设置功能，防止数据被随意更改。
8、转换器采用3行128×64带背光LCD点阵简体汉字显示，参数设置方便。并具有FROM存贮设置参数和累计流量值，具有掉电保护功能。
9、转换器采用表面安装技术(SMT)，具有自检与自诊断功能，可靠性高。
10、具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。
污水流量表主要用途

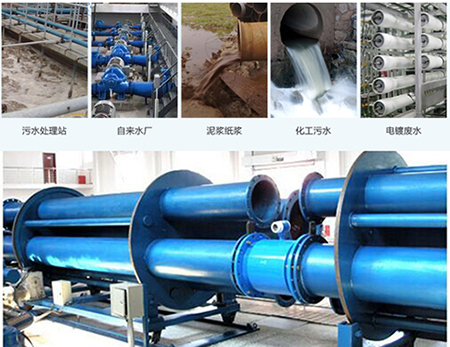

电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中，导电液体和浆液的体积流量的测量。
污水流量表正常工作条件
1、环境温度: 传感器 -25℃~+60℃；转换器 -10℃~+60℃
2、相对湿度: 5%~90%；
3、供电电源：交流供电：频率47~63Hz；电压85~260V；谐波成分不大于5%；直流供电:18~36V，纹波5%。
4、功率: 小于20W。
污水流量表工作原理

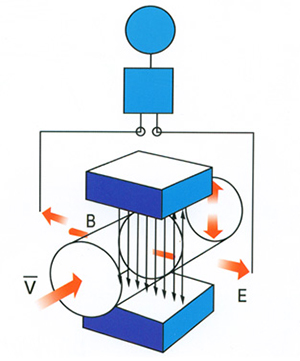

传感器是根据法拉*电磁感应定律工作的，如工作原理图所示:
当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电*，将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电*间的距离，与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的，D为一常数，则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:
污水流量表型式及结构
按用途分类
2、按组合型式分类

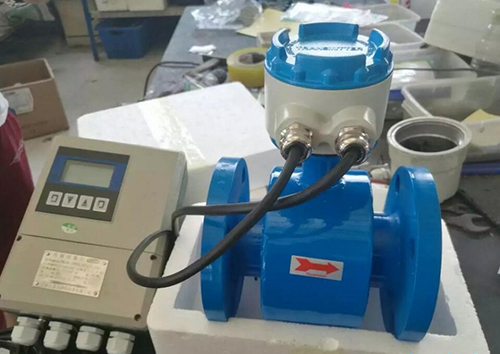

按转换器和传感器的组合型式分类有:分体型和一体型。
3、主要结构
电磁流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电*、励磁线圈、绝缘衬里、壳体等部分组成。
污水流量表技术性能指标
1、执行标准：JB/T9248-1999;
2、公称通径(mm)：DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000;
3、*高测量流速：10m/s;
4、精度表
5、流体电导率：≥ 5μS/cm;
6、公称压力：DN10~DN50 4.0MPa；DN65~DN150 1.6MPa;DN200~DN1000 1.0MPa；DN1200~DN2000 0.6MPa。
7、*高流体温度
8、衬里材料：聚四氟乙烯(PTFE) 氯丁橡胶 聚氨酯 聚全氟乙丙烯(F46) 聚氯合乙烯(FS)。
9、电*材料：不锈钢、0Cr18Ni12Mo2Ti、哈氏合金B(Hb)、哈氏合金C(Hc)、钛(Ti)、钽(Ta)、铂/铱合金(Pa)
10、外壳防护等级：IP65、IP68
11、防爆标志：一体型、DN10~DN600 mdⅡBT4；分体型、DN10~DN1200 mⅡBT4
12、供电电源：电压220VAC 50Hz; 24VDC
13、分体型：传感器与转换器的距离 一般不超过100m。超过100m时，应特殊订货。
污水流量表安装地点的选择
为了使变送器工作可靠稳定，在选择安装地点时应注意以下几个方面的要求:
⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等)，以免磁场影响传感器的工作磁场和流量信号。
⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
⑶应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。
⑷选择便于维修，活动方便的地方。
⑸流量计应安装在水泵后端，决不能在抽吸侧安装;阀门应安装在流量计的下游侧。
污水流量表安装要求
为了准确计量，在选择安装位置时应注意以下几点要求:
⑴ 传感器既可在垂直管道上安装，也可以在水平或倾斜管道上安装，但要求二电*的中心连线处于水平状态。
⑵ 介质在管道中应满管流动，避免由气穴而产生电*断路。
⑶ 对于液固两相流体，*好采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。
⑷ 在流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道*高点和出水口安装流量计。(见图)
⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但要保证前后直管段长度。
⑹前后直管段为流量计前≥5DN，后端≥2DN。
电磁流量计在测量有附着沉淀物的流体时，电*表面将受污染，常常引起零点变动，如若要对其进行定量分析是比较困难，但可以说，电*直径越小，所受的影响越少，在使用中，应注意电*的清污，以防止附着。在衬里上附着沉淀物时产生的误差Δε，如果附着的厚度是一样，则可根据:Δε=1-2/[1+(Kω/Kf)+(1- Kω/Kf )×(1-2t/D)2]进行计算，式中Kω、Kf分别为附着物和测量流体的电导率，附着物厚度为t，直径为D。若式中，Kω和Kf相等，则无误差，附着物的电导率较低时，上式也成立，但因为会增加电*的输出阻抗，因此受到限制，如绝缘性沉淀物浸在流体中就是这种情况。相反，如附着金属粉末等，因高电导率的附着层，使感应电势短路，使电*输出偏低，造成负偏差。在测量具有沉淀附着物的流体时，除了选择如玻璃或聚四氯乙烯等难以附着沉淀的衬里外，还应增其流速。如果在流体中均匀地含有气泡，则测量的是包括气泡的体积流量，并且使所测流量值不稳定，而引入误差。在选用流量计特别是电磁流量计时，应考虑今后对传感器的电*及衬里的维护问题。
污水流量表特点
电磁流量计由传感器和转换器两部分组成，被测流体介质电导率≥ 5μS/cm。
本产品采用当前电磁流量计的*新技术制造，具有以下特点:
1、测量管内无阻力及活动部件，因此无压力损失，是一种典型的节能仪表。
2、由于感应信号是在整个充满磁场的空间形成，它与管道截面上流速的平均值成正比。因此，对管道内流速分布不敏感，要求流量计上、下游的直管段相对其它流量计短。
3、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
4、合理地选择电*及衬里材料，能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。
5、转换器采用新颖的励磁方式，功耗低，零点稳定，测量精度高，适于生产过程流量检测和总量计量。流量测量范围可达1500:1。
6、流量计具有自动流向鉴别，能测量双向流。具有电流、频率、脉冲和RS485数字通讯输出。还有流量上下限报警和故障报警功能。
7、流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量，方便读数。内有三级密码设置功能，防止数据被随意更改。
8、转换器采用3行128×64带背光LCD点阵简体汉字显示，参数设置方便。并具有FROM存贮设置参数和累计流量值，具有掉电保护功能。
9、转换器采用表面安装技术(SMT)，具有自检与自诊断功能，可靠性高。
10、具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。
污水流量表主要用途
电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中，导电液体和浆液的体积流量的测量。
污水流量表正常工作条件
1、环境温度: 传感器 -25℃~+60℃；转换器 -10℃~+60℃
2、相对湿度: 5%~90%；
3、供电电源：交流供电：频率47~63Hz；电压85~260V；谐波成分不大于5%；直流供电:18~36V，纹波5%。
4、功率: 小于20W。
污水流量表工作原理
传感器是根据法拉*电磁感应定律工作的，如工作原理图所示:
当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电*，将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电*间的距离，与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的，D为一常数，则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:
污水流量表型式及结构
按用途分类
| 种类 | 用途 |
| 普通型 | 在通常环境下使用 |
| 防爆型 | 在爆炸性气体的环境下使用 |
| 卫生型 | 使用在有卫生要求的条件下 |
| 沉浸型 | 符合GB4208防护等级IP68 |
按转换器和传感器的组合型式分类有:分体型和一体型。
3、主要结构
电磁流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电*、励磁线圈、绝缘衬里、壳体等部分组成。
污水流量表技术性能指标
1、执行标准：JB/T9248-1999;
2、公称通径(mm)：DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000;
3、*高测量流速：10m/s;
4、精度表
| 通径(mm) | 流速(m/s) | 基本误差 |
| DN10，15，700~2000 | ≥1m/s | ±0.5%R |
| ＜1m/s | ±3mm/s | |
| DN20~600 | ≥1m/s | ±0.3%R |
| ＜1m/s | ±2mm/s |
6、公称压力：DN10~DN50 4.0MPa；DN65~DN150 1.6MPa;DN200~DN1000 1.0MPa；DN1200~DN2000 0.6MPa。
7、*高流体温度
| 衬里材料 | 分体型 | 一体型 |
| 聚四氟乙烯(PTFE) | 100℃;特殊订货150℃ | 70℃ |
| 氯丁橡胶 | 70℃;特殊订货120℃ | |
| 聚全氟乙丙烯(F46) | 100℃ | |
| 聚氯合乙烯(FS) | 80℃ | |
| 聚氨酯 | 45℃;80℃订货时注明 |
9、电*材料：不锈钢、0Cr18Ni12Mo2Ti、哈氏合金B(Hb)、哈氏合金C(Hc)、钛(Ti)、钽(Ta)、铂/铱合金(Pa)
10、外壳防护等级：IP65、IP68
11、防爆标志：一体型、DN10~DN600 mdⅡBT4；分体型、DN10~DN1200 mⅡBT4
12、供电电源：电压220VAC 50Hz; 24VDC
13、分体型：传感器与转换器的距离 一般不超过100m。超过100m时，应特殊订货。
污水流量表安装地点的选择
为了使变送器工作可靠稳定，在选择安装地点时应注意以下几个方面的要求:
⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等)，以免磁场影响传感器的工作磁场和流量信号。
⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
⑶应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。
⑷选择便于维修，活动方便的地方。
⑸流量计应安装在水泵后端，决不能在抽吸侧安装;阀门应安装在流量计的下游侧。
污水流量表安装要求
为了准确计量，在选择安装位置时应注意以下几点要求:
⑴ 传感器既可在垂直管道上安装，也可以在水平或倾斜管道上安装，但要求二电*的中心连线处于水平状态。
⑵ 介质在管道中应满管流动，避免由气穴而产生电*断路。
⑶ 对于液固两相流体，*好采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。
⑷ 在流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道*高点和出水口安装流量计。(见图)
⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但要保证前后直管段长度。
⑹前后直管段为流量计前≥5DN，后端≥2DN。
