dn20氧气流量计概述

根据涡街流量计的结构特点，分类为一体式涡街流量计和分体式涡街流量计两种。法兰卡装涡街流量计。

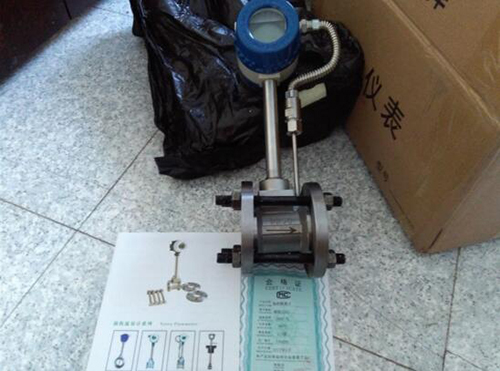

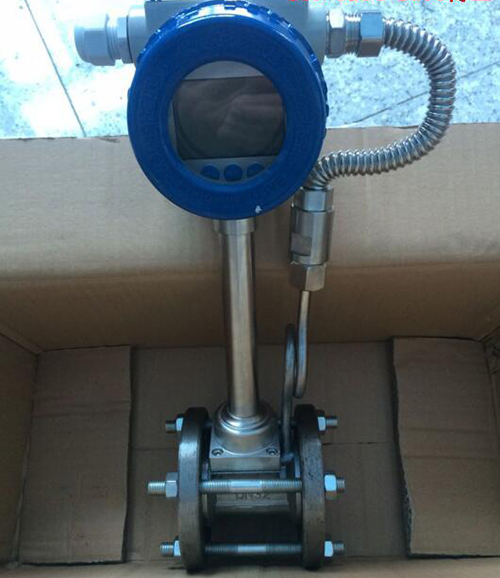

一体式涡街流量计是集流量传感器、温度传感器、压力传感器和显示仪于一体的涡街流量计，具有智能温度、压力补偿功能，自带3.6V高能电池或24VDC（通常在需要脉冲信号输出、二线制4～20mADC输出或RS485通讯时采用）供电，就地液晶显示介质温度（℃）、工作压力（MPa）、瞬时标况体积流量（m3/h）和累计标况体积流量（m3）。

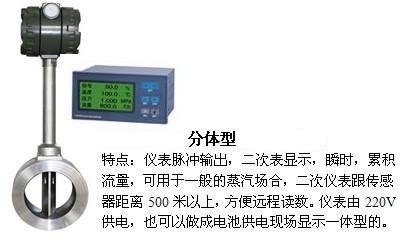

分体式涡街流量计由流量传感器、温度传感器、压力传感器和智能流量显示积算仪四部分组成，具有智能温度、压力补偿功能，由智能流量显示积算仪远程显示介质温度（℃）、工作压力（MPa）、瞬时标况体积流量（m3/h）和累计标况体积流量（m3）。

当只要求测量工况体积流量时（我们将其定义为简配型，通常适用于介质温度和工作压力基本恒定的场合），无论是一体式还是分体式，均不具有智能温度、压力补偿功能，也无温度传感器和压力传感器的配置，此时只显示瞬时工况体积流量（m3/h）和累计工况体积流量（m3）。

dn20氧气流量计的产品特点
1、安装简便，维护十分方便；
2、结构简单牢固，无可动部件，长期运行十分可靠；
3、量程范围宽，量程比可达1：15；
4、压力损失小，运行费用低，更具节能意义；
5、应用范围广，液体、气体、蒸汽均可测量；
6、检定周期长，一般为两年；
7、在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数；
8、可现场显示，也可远距离传输，还可与计算机控制系统联网；
9、检测探头不直接接触被测介质，性能更稳定。
10、压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响；
11、无可动机械零件，因此可靠性高,维护量小；
12、采用压电应力式传感器，仪表参数能长期稳定，可在-20℃～+250℃的工作温度范围内工作；
13、有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

dn20氧气流量计参数
1、产品名称：涡街流量计
2、适用介质：空气，氧气，氮气，氢气，压缩气体的流量计量
3、管径(DN) ：DN15～DN300mm至更大
4、公称压力：0.6～4MPa （指连接法兰公称压力，非介质的工作压力）
5、工况温度：-20～+80℃（需更高温度请与工厂联系）
6、测量精度：±1.5%FS
7、量程范围：1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
8、壳体材质：碳钢；不锈钢；
9、供电方式：内置3.6VDC锂电池（可用两年）；外供24VDC；
10、输出信号：4～20mA二线制；脉冲0～1000HZ；RS485
11、防护等级：IP65；IP67
12、防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
13、表头显示：累积流量；瞬时流量；满量程百分比；工况压力；工况温度；故障自检
14、连接方式：管道法兰式(DN15-300mm)；插入式（DN100- N6000mm至更大）。
15、安装要求：可水平、垂直安装；前后直管道应满足前10D后5D（D公称通径）
16、特殊连接：螺纹式；对夹式；

dn20氧气流量计分类

dn20氧气流量计的配线设计
一. 输出频率信号的三线制配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图

二.输出标准4~20mA电流信号的两线制配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图

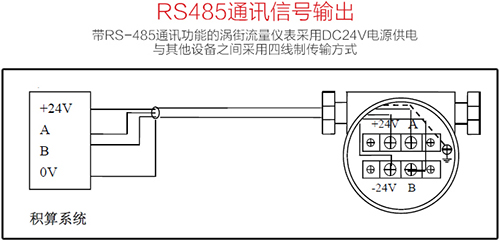

三．带RS-485通讯接口功能的配线设计
带RS-485通讯功能的涡街流量计采用DC24V电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图

dn20氧气流量计产品型谱

型谱					说明
KMLUGB					涡街流量仪表
检测	B				压电式传感器
方式	E				电容式传感器
通径		DN	15～1000		单位：mm
连接方式			1	仅对满管型	法兰连接型
			2	仅对满管型	法兰卡装型
			3	仅对插入型	简易插入型
			4	仅对插入型	球阀插入型
测量介质				2	液体
				3	气体
				4	蒸汽
使用环境				P	普通型
使用环境				B	防爆型
输出信号				1	脉冲输出
				2	24V,4～20mA电流输出液晶显示
				3	RS-485通讯
				4	电池供电，不带补偿
				5	温压补偿一体， 24V,4～20mA电流输出型
				6	温压补偿一体，电池供电型
选型	例如： HPLUGB-DN5024P6 满管型压电式涡街流量仪表，通径DN50，法兰卡装
说明	型连接,介质为蒸汽,温压补偿一体，24V，4～20mA电流信号输出，液晶显示

dn20氧气流量计安装条件
1、工作条件
传感器可在2下正常连续工作
2、环境条件
2.1环境温度：-40～+55℃ （非防爆场所）
2.2环境湿度：≤85％（相对湿度）
2.3大气压力：86～106Kpa
3、安装指南：
a)传感器安装在管道上的位置一定要选振动小的地方，振动加速度不能大于0.2g，如大于需要采取减震措施。
b)传感器的上游侧和下游侧必须有足够的直管段见示意图。
c)对于卡装连接仪表，法兰焊后必须保证法兰的端面与管道垂直，内表面光滑，见图。
d)传感器可水平、垂直或倾斜安装在直管上，当垂直安装测液体时，液体必须由下而上流动。
e)当在涡街流量传感器同压力传感器和温度传感器组成测量系统时，其压力、温度测量点的位置如图。
f)涡街流量传感器安装步骤可参考方法A或方法B（以法兰卡装型为例）：
方法A：
Ⅰ选定安装位置，并取前15DN，后5DN直管段割下。
Ⅱ在选表位置焊上两片法兰，并将传感器装好。
Ⅲ去掉原管多出的直管（即表体宽度）。
Ⅳ将传感器的前后直管段焊到原工艺管道上。
方法B：
Ⅰ考虑前15DN，后5DN选定装表位置。
Ⅱ取下表体宽度的一段管，焊上两片法兰连接孔同心，将传感器螺栓紧固好。
