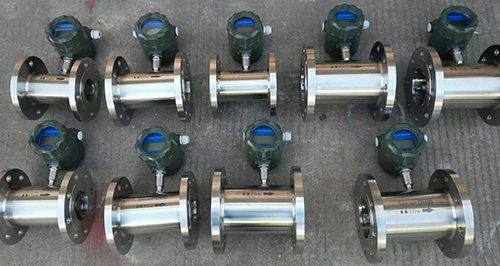

热水管道流量计,热水流量计厂家
点击次数:1769 发布时间:2020-11-02 03:26:06
热水管道流量计产品概述
热水管道流量计基本参数
热水管道流量计仪表类型
热水管道流量计选型
注:DN15~DN40常规为螺纹连接,如希望采用法兰连接,请在“公称通径”后加“(FL)”
例如,选用一台法兰连接式非防爆型涡轮流量计测量水,需要脉冲信号输出,管道为DN40,要求精度0.5级,304不锈钢材质,仪表耐压16MPa测量范围为标准量程,其产品型号应为:LWGY-40(FL) /05/S/S/N/H16
热水管道流量计的安装
涡轮流量计作为叶轮式流量计的主要品种,由传感器和转换显示仪表组成,被广泛应用于测量封闭管道中的液体,但液体必须是与不锈钢、硬质合金不起腐蚀作用,且介质中没有纤维以及颗粒等杂质。以下就来讲讲涡轮流量计的一些安装方式注意点。
涡轮流量计的安装有法兰连接、螺纹连接及夹装式三种方式。安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应大于等于20倍管径,下游直管段大于等于5倍管径。
仪表的传感器应远离外界磁场,如不能避免,应采取必要的措施。为了检修时不至于影响液体的正常输送,应在传感器两端的直管段外安装旁通管道。传感器露天安装时,要做好防水处理。传感器与显示仪表的接线,应根据放大器的电源来选择接线方式。
涡轮流量传感器可水平、垂直安装,垂时流体方向必须向上。液体应充满管道,不得有气泡。安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。直管段内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。
作为流量测量的一种理想仪表,涡轮流量计在业界获得了广泛的应用,正确的安装方式是保证仪表正常运作的前提条件,为日后的保养维修提供便利,也能让仪表的寿命更长久。
热水管道流量计工作原理
流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:
式中:
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m3],由校验单给出。
Q——流体的瞬时流量(工作状态下)[m3/h]
3600——秒时换算系数
每台传感器的仪表系数由制造厂填写在检定**中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。
热水管道流量计产品特点
1、压力损失小,叶轮具有防腐功能;
2、涡轮流量计采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越;
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%;
4、仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强;
5、采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年;
6、涡轮流量计采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现, 以标准485形式进行数据传输;
7、采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作;
8、涡轮流量计采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好;
9、容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单;
10、有较强抗磁干扰和振动能力、性能可靠、寿命长;
11、下限流速低,测量范围宽;
12、现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上;
13、耐腐蚀,适用于酸碱溶液;
热水管道流量计流量范围
热水流量计的安装要求与注意事项
热水流量计的工作原理介绍
热水流量计在供水行业中的安装配置及使用状况分析
磁场及介质电导率对热水流量计测量的影响分析
热水流量计清洗管道的连接及传感器在地下管道中的安装
管道热水流量计的原理特点与在聚乙烯醇测量中的应用
对于供暖管道热水流量计等自动化仪表的设计与应用
使用供暖热水流量计计量钢厂工业水的应用分析
对于供水计量锅炉热水流量计的安装与管理问题研究
污水处理监管升级新型热水流量计市场需求引爆
供热水流量计流量测量应用成熟,适用于新技术创新
浅析空调冷水热水流量计制造技术应用发展及颈瓶
集热水流量计输出信号出现波动的三个*常见原因
卫生热水流量计漂移产生的原因及有效去除方法
在热水处理中暖气热水流量计的特点比较及选型
影响分体式热水流量计测量精度因素及提高准确性的对策
酒店热水专用流量计的特点与安装要求
供暖热水流量计厂家为您详述产品优点及不足之处
生产厂家对于暖气热水流量计安装要求的技术指导说明
探究影响热水流量计电磁损耗的具体原因
锅炉热水流量计在西钢炼钢工程中的应用实例说明
热力站热水流量计在强腐蚀环境下的问题及解决方案
空调热水流量计在调试期与运行期故障有哪些典型的故障
五点要求说明空调冷热水流量计的传感器该正确安装方法
冷热水流量计的外部电磁干扰及如何进行的电磁兼容性分析
供暖热水流量计在水油混合物误差分析
常压热水锅炉热水流量计的硬件与程序设计
采暖热水流量计为复杂的慢流量测量提供了解决方案
搅拌器叶片对冷热水流量计流量测量精度的影响
供热热水流量计生产厂家为您分析流量计产生误差的原因
涡轮流量计(以下简称 TUF )是叶轮式流量(流速)计的主要品种,叶轮式流量计还有风速计、水表等。 TUF 由传感器和转换显示仪组成,传感器采用多叶片的转子感受流体的平均流速,从而推导出流量或总量。转子的转速(或转数)可用机械、磁感应、光电方式检出并由读出装置进行显示和传送记录。据称美国早在 1886 年即发布过*一个 TUF **, 1914 年的**认为 TUF 的流量与频率有关。美国的*一台 TUF 是在 1938 年开发的,它用于飞机上燃油的流量测量,只是直至二战后因喷气发动机和液体喷气燃料急需一种高精度、快速响应的流量计才使它获得真正的工业应用。如今,它已在石油、化工、科研、国防、计量各部门中获得广泛应用。
流量计中TUF、容积式流量计和科氏质量流量计是三类重复性、精确度的产品,而 TUF 又具有自己的特点,如结构简单、加工零部件少、重量轻、维修方便、流通能力大和可适应高参数等, 是其他两类流量计是难以达到的。
热水管道流量计基本参数
仪表口径及连接方式 | 4、6、10、15、20、25、32、40采用螺纹连接 |
(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接 | |
精度等级 | ±1%R、±0.5%R |
量程比 | 1:10;1:15;1:20 |
仪表材质 | 304不锈钢、316(L)不锈钢等 |
被测介质温度(℃) | -20~+120℃ |
环境条件 | 温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa |
输出信号 | 脉冲频率信号,低电平≤0.8V 高电平≥8V |
供电电源 | +12VDC 、+24VDC(可选) |
信号传输线 | STVPV3×0.3(三线制) |
传输距离 | ≤1000m |
信号线接口 | 豪斯曼接头 |
防爆等级 | 非防爆产品 |
防护等级 | IP65 |
热水管道流量计仪表类型
仪表型号 | LWGYS-N | LWGYS-A | LWGYS-B | LWGYS-C | ||
信号输出 | 脉冲 | 4-20mA | 无 | 4-20mA/脉冲 | ||
供电电源 | +24VDC±15% | +24VDC±15% | 24VDC±15% | 24VDC±15% | 锂电池 | 24VDC±15% |
精度等级 | 1.0~0.5级 | 1.0~0.5级 ? | 1.0~0.5级 | |||
测量范围 | 标准量程 | 标准量程 ? | 标准量程或扩展量程 | |||
显示器 | 无 | 无 | 有 | |||
通讯接口 | 无 | 无 | 无 | 可选RS485 | ||
通讯协议 | 无 | 无 | 无 | Moubus HART | ||
仪表材质 | 不锈钢 | 不锈钢 | 不锈钢 | |||
防爆等级 | 无 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | |||
防护等级 | IP60 | IP65 | IP65 | |||
整机功耗 | < 1W | < 1W | < 1W | |||
仪表通经 | DN4~DN250 | DN4~DN250 | DN4~DN250 | |||
介质温度 | -20℃~120℃ | -20℃~120℃ | -20℃~120℃ | |||
环境温度 | -30℃~60℃ | -30℃~60℃ | -30℃~60℃ |
热水管道流量计选型
型 号 | 说 明 | |||||||
LWGY─ | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
公 称 通 径 |
4 | 4mm,标准量程0.04~0.25m3/h,宽量程为0.04~0.4m3/h | ||||||
6 | 6mm,标准量程0.1~0.6m3/h,宽量轮为0.06~0.6m3/h | |||||||
10 | 10mm,标准量程0.2~1.2m3/h,宽量程为0.15~1.5m3/h | |||||||
15 | 15mm,标准量程0.6~6m3/h宽量程为0.4~8m3/h | |||||||
20 | 20mm,标准量程0.8~8m3/h,宽量程为0.4~8m3/h | |||||||
25 | 25mm,标准量程1~10m3/h,宽量程为0.5~10m3/h | |||||||
32 | 32mm,标准量程1.5~15m3/h,宽量程为0.8~15m3/h | |||||||
40 | 40mm,标准量程2~20m3/h,宽量程为1~20m3/h | |||||||
50 | 50mm,标准量程4~40m3/h,宽量程为2~40m3/h | |||||||
65 | 65mm,标准量程7~70m3/h,宽量程为4~70m3/h | |||||||
80 | 80mm,标准量程10~100m3/h,宽量程为5~100m3/h | |||||||
100 | 100mm,标准量程20~200m3/h,宽量程为10~200m3/h | |||||||
125 | 125mm,标准量程25~250m3/h,宽量程为13~250m3/h | |||||||
150 | 150mm,标准量程30~300m3/h,宽量程为15~300m3/h | |||||||
200 | 200mm,标准量程80~800m3/h,宽量程为40~800m3/h | |||||||
类型 | N | +12V供电,脉冲输出,高电平≥8V低电平≤0.8V | ||||||
精度等级 | 05 | 精度0.5级 | ||||||
10 | 精度1.0级 | |||||||
涡轮 类型 |
W | 宽量程涡轮 | ||||||
S | 标准涡轮 | |||||||
材质 | S | 304不锈钢 | ||||||
L | 316(L)不锈钢 | |||||||
防爆 | N | 无标记,为非防爆型 | ||||||
压力等级 | N | 常规 (参照表2) | ||||||
H(x) | 高压 (参照表2) |
例如,选用一台法兰连接式非防爆型涡轮流量计测量水,需要脉冲信号输出,管道为DN40,要求精度0.5级,304不锈钢材质,仪表耐压16MPa测量范围为标准量程,其产品型号应为:LWGY-40(FL) /05/S/S/N/H16

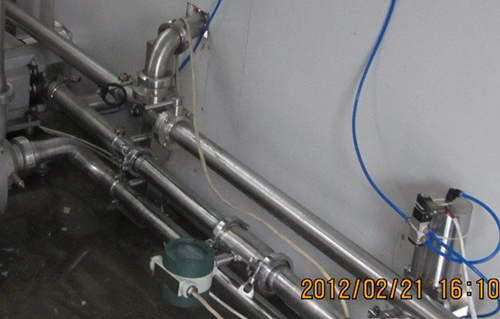

热水管道流量计的安装
涡轮流量计作为叶轮式流量计的主要品种,由传感器和转换显示仪表组成,被广泛应用于测量封闭管道中的液体,但液体必须是与不锈钢、硬质合金不起腐蚀作用,且介质中没有纤维以及颗粒等杂质。以下就来讲讲涡轮流量计的一些安装方式注意点。
涡轮流量计的安装有法兰连接、螺纹连接及夹装式三种方式。安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应大于等于20倍管径,下游直管段大于等于5倍管径。
仪表的传感器应远离外界磁场,如不能避免,应采取必要的措施。为了检修时不至于影响液体的正常输送,应在传感器两端的直管段外安装旁通管道。传感器露天安装时,要做好防水处理。传感器与显示仪表的接线,应根据放大器的电源来选择接线方式。
涡轮流量传感器可水平、垂直安装,垂时流体方向必须向上。液体应充满管道,不得有气泡。安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。直管段内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。
作为流量测量的一种理想仪表,涡轮流量计在业界获得了广泛的应用,正确的安装方式是保证仪表正常运作的前提条件,为日后的保养维修提供便利,也能让仪表的寿命更长久。

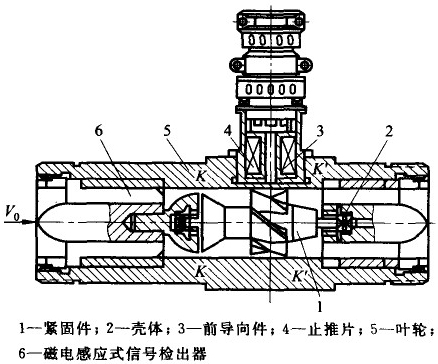

热水管道流量计工作原理
流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:
式中:
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m3],由校验单给出。
Q——流体的瞬时流量(工作状态下)[m3/h]
3600——秒时换算系数
每台传感器的仪表系数由制造厂填写在检定**中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。
热水管道流量计产品特点
1、压力损失小,叶轮具有防腐功能;
2、涡轮流量计采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越;
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%;
4、仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强;
5、采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年;
6、涡轮流量计采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现, 以标准485形式进行数据传输;
7、采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作;
8、涡轮流量计采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好;
9、容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单;
10、有较强抗磁干扰和振动能力、性能可靠、寿命长;
11、下限流速低,测量范围宽;
12、现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上;
13、耐腐蚀,适用于酸碱溶液;

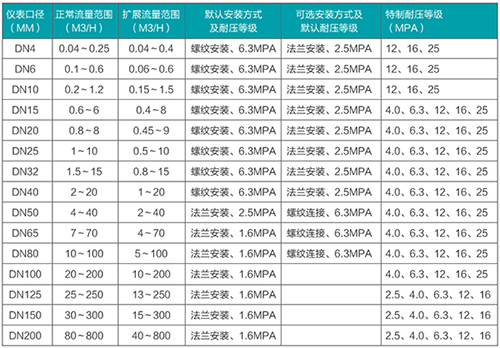

热水管道流量计流量范围
