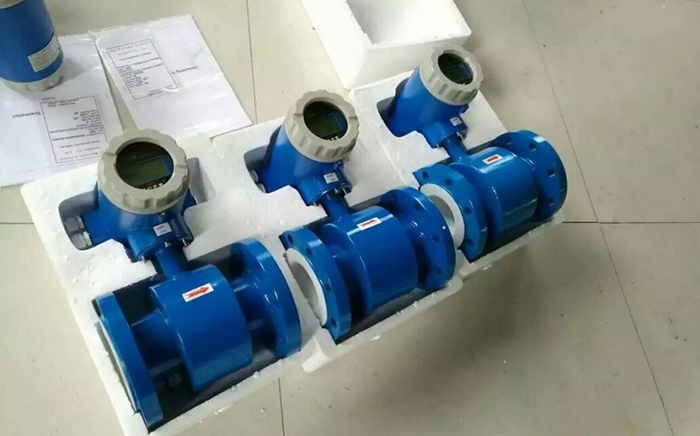

金属管道输水流量计

金属管道输水流量计由传感器和转换器两部分构成。它是基于法拉*电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。

金属管道输水流量计的主要技术数据
1、公称通径：DN6-2200mm
2、公称压力：0.6、1.0、1.6、2.5、4.0MPa(高压可根据用户要求加工)
3、精度：±0.2% ±0.5%(示值误差)
4、测量范围(流量):0-1m/s至0-10m/s
5、介质温度：分体型-10℃～+80℃（PTFE和F46衬里-40℃～+180℃） 一体型-10℃～+80℃
6、环境温度：-25℃～+60℃
7、环境湿度：5～100%RH（相对湿度）
8、介质电导率：大于20μS/cm
9、安装：一体型、分体型
10、外壳防护等级：传感器IP65、IP68可选（IP65：尘密、防喷水型，即可允许水龙头 从任何方向对仪表喷水；IP68：尘密、潜水型，能长期在水中工作）转换器IP65
11、电*结构：三电*结构、电*结构
12、被测介质*高温度：氯丁橡胶衬里*高80℃，聚氨脂衬里*高80℃，聚四氟乙烯衬里*高180℃， 耐高温橡胶衬里*高120℃
13、传感器输出信号：0-0.2mVp-p至0-2mVp-p
14、电*材料：不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽（Ta）、不锈钢涂覆碳化钨、特殊
15、防爆标志：ExmⅡT4，ExmdⅡBT4

金属管道输水流量计选用要点

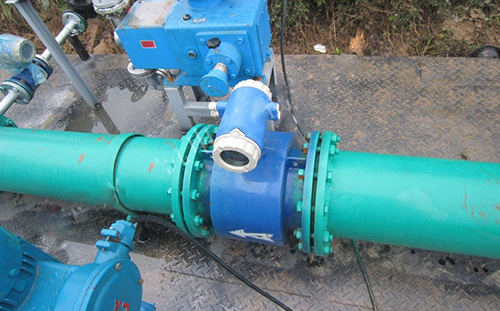

电磁流量计应用领域广泛。大口径仪表较多应用于给排水工程，中小口径常用于固液双相等难测流体或高要求场所，如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏，长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。
1、根据一体型和分离型电磁流量计的特点，选择合适的类型。一体型流量计安装敷线方便，精度中等，不宜在地面以下安装，以防转换器被水淹没。分离型流量计，精确度较高，转换器与传感器异地安装，更适合现场环境比较差（如有害、有毒、易受水淹没等场所）的场合，但安装、敷线较严格，否则易引入干扰信号。
2、选择合适的电*形式。对于不产生结晶、结疤、不沾污电*的介质，可用标准电*，否则用式清垢电*或有清洗连接装置的电*。对于测污泥场合，还可选用可换式电*。
3、根据被测介质的腐蚀性选择电*材料。
电磁流量计电*选择：

4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。

5、防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准（IEC529-7B），外壳防护等级的标准为：IP65为防喷水型，即可允许水龙头从任何方向对仪表喷水，喷水压力为30Kpa。出水量为0.75m3/h，喷水口离仪表距离为3m；IP67为防浸水型，即仪表可全部浸入水中，*高点应在水下至少150cm，持续时间至少30min。IP68为潜水型，能长期在水下工作。根据以上规定，在地下安装易被水淹的仪表应选IP68，仪表在地上安装的宜选IP65。
6、根据连接仪表管道的绝缘性选择接地。
7、根据被测介质的*高压力选择流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量，应选用高压型流量计。其*大口径为100mm。


金属管道输水流量计选型表

型号	口径
KMLDE	15~2600
		代号	电*材料
		A	316L
		B	HB
		C	HC
		D	钛
		E	钽
		F	铂合金
		J	不锈钢涂覆碳化钨
			代号	内衬材料
			C1	聚四氟乙烯F4
			C2	聚全氟乙丙烯F46
			C3	聚氟合乙烯FS
			C4	聚录丁橡胶
			C5	聚氨脂橡胶
				代号	功能
				E1	0.3级
				E2	0.5级
				E3	1级
				F1	4－20Madc,负载≤750Ω
				F2	0-3khz,5v有源，可变脉宽，输出高端有效频率
				F3	RS485接口
				T1	常温型
				T2	高温型
				T3	超高温型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一体型结构
				J2	分体型结构
				J3	防爆一体型结构


金属管道输水流量计的测量原理

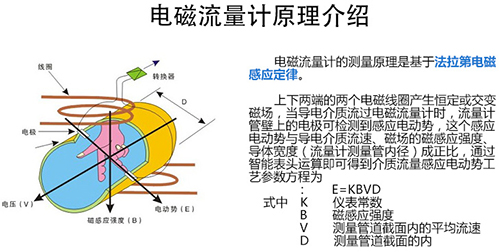

凯铭电磁流量计是以内衬绝缘材料做为非导磁合金短管；两只电*沿管径方向穿通壁固定在测量管上，其电*头与衬里内表面基本齐平。励磁线圈由双向方波脉冲劢磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为Ｂ的工作磁场；此时，如果具有一定电导率的液体流经测量管，将切割磁力线感应出电动势Ｅ，电动势Ｅ正比于磁通量密度Ｂ,测量管内径d与平均流速V 的乘积。电动势Ｅ（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。

金属管道输水流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
1、衬里材料：氯丁橡胶 Ne
   耐腐蚀性能：耐一般低浓度酸碱盐的腐蚀。
   工作温度：-20～70℃
   适用范围：工业用水污水低浓度酸碱盐。
2、衬里材料：聚氨酯橡胶 PO
   耐腐蚀性能：有*好的耐磨性能,专用于强磨损性浆液,不耐腐。
   工作温度：-10～60℃
   适用范围：含固体颗粒的液体(水泥浆矿浆等)。
3、衬里材料：聚全氟乙丙烯 FEP
   耐腐蚀性能：1耐热耐腐蚀性与PTFE相当。2机械强度高,抗磨损性能好。3内表光滑，不易粘附沉淀物。4有很好的耐负压,抗真空作用。
   工作温度：-40～180℃
   适用范围：除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。
4、衬里材料：聚四氟乙烯 PTFE
   耐腐蚀性能：几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差。
   工作温度：-40～180℃
   适用范围：不能用于负压管道及磨损性较强的流体。

金属管道输水流量计电*的选择
应根据被测流体的腐蚀性来选择电*的材料，请查有关手册，对于特殊流体应作腐蚀性试验
1、材料：316L不锈钢（V）
   耐腐蚀性能：1适用于工业、生活用水，原水井水，城市污水等中性溶液；2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等；
2、材料：哈氏合金C（HC）
   耐腐蚀性能：1适用于耐氧化性酸，如硝酸、混酸、铬酸与硫酸的混合物；2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu；3对海水、碱溶液，氧化物溶液有*好的耐腐蚀性；4不适用：盐酸；
3、材料：哈氏合金B（HB）
   耐腐蚀性能：1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性；2不适用：硝酸；
4、材料：钛（Ti）
   耐腐蚀性能：耐海水，各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀；
5、材料：钽（Ta）
   耐腐蚀性能：除了氢氟酸外，几乎能耐一切化学介质的腐蚀。但价格昂贵；
6、材料：铂（Pt）
   耐腐蚀性能：适用所有的酸碱盐溶液（发烟硫酸及硝酸）；
7、材料：碳化钨（W）
   耐腐蚀性能：具有优异的耐磨性能，专用于泥浆、纸浆等磨损性介质；
