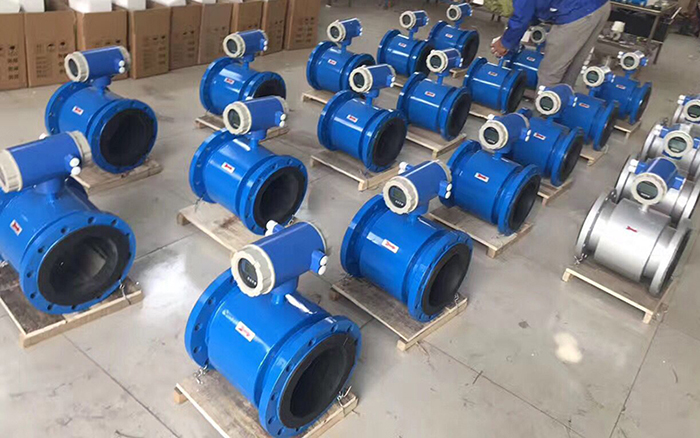

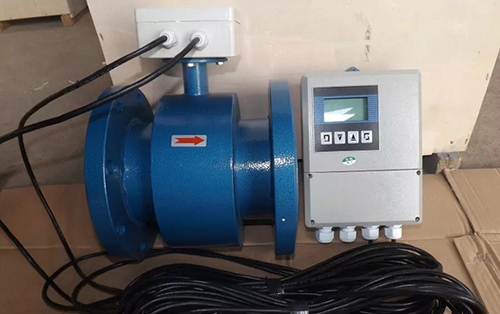

河水管道流量计

河水管道流量计简称EMF，是20实践50-60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。它是根据法拉*电磁感应定律制成的，用来测量导电液体体积流量的仪表。由于其独特的优点，目前已广泛地被应用于工业工程中各种导电液体的流量测量，如各种酸、碱、盐等腐蚀性介质；各种易燃易爆介质；污水处理以及化工、食品、医药等工业中的各种浆液流量测量，形成了独特的应用领域。

河水管道流量计产品特点
1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。
2、测量管无阻碍、无活动部件、无压损，直管段要求较低。
3、可带接地电*，实现仪表良好接地。
4、采用先进加工工艺，使仪表具有良好的抗负压能力。
5、全数字量处理，抗干扰能力强，测量可靠，精确度高。
6、高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，在强光下货夜晚都能清晰读书。
7、具有双向流量、双向总量累计功能，电流、频率具备双向输出功能。
8、仪表系统测量精度高，使用范围宽，不是可用于污水、水泥浆液矿浆液等的测量，还可用于强酸、强碱液体流量的测量。
9、转换器输出功能强大：不但具有4-20mA、脉冲输出，还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。

河水管道流量计的主要技术数据

执行标准	JB／T 9248—1999
公称通径	15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
*高流速	15m／s
精确度	DNl5～DN600	示值的：±0.3％（流速≥1m／s）；±3mm／s（流速<1m／s）
	DN700—DN3000	示值的±0.5％（流速≥0.8m／S）；±4mm／s（流速<0.8m／S）
流体电导率	≥5uS／cm
公称压力	4.0MPa	1.6MPa	1.0MPa	0.6MPa	6.3、10MPa
	DNl5～DN150	DNl5～DN600	DN200～DN1000	DN700～DN3000	特殊订货
环境温度	传感器	—25℃—十60℃
	转换器及一体型	—10℃—十60℃
衬里材料	聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯（F46）、加网PFA
*高流体温度	—体型	70℃
	分离型	聚氯丁橡胶衬里	80℃；120℃（订货时注明）
		聚氨酯衬里	80℃
		聚四氟乙烯衬里	100℃；150℃（订货时注明）
		聚全氟乙丙烯（F46）
		加网PFA
信号电*和接地电*材料	不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨
电*机构	DN300—DN3000
连接法兰材料	碳钢
接地法兰材料	不锈钢1Crl8Ni9Ti
进口保护法兰材料	DN65—DNl50		不锈钢1Crl8Ni9Ti
	DN200～DNl600		碳钢十不锈钢1Crl8Ni9Ti
外壳防护	DNl5～DN3000分离型橡胶或聚氨酯衬里传感器			IP65或IP68
	其他传感器、——体型流量计和分离型转换器			IP65
间距（分离型）	转换器距离传感器一般不超过100m

河水管道流量计转换器技术数据

电源	交流	85—265V，45—400Hz
	直流	11—40V
操作键和显示	按键式	4个薄膜按键可设定选择全部参数，也可利用PC机（RS232）对转换器设定编程； 3行LCD宽视角、宽温、带背光显示； *1行显示流量值； *2行显示流量单位； *3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
	磁键式	2个磁键用于显示参数的选择和复位，利用PC机（RS232）对转换器设定编程； 2行LCD宽视角、宽温、带背光显示： *1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 *2行：显示流量。
内部积算器	正向总量、反向总量及差值总量。
输出信号	单向模拟输出	全隔离，负载≤600D．（20mA时）； 上限：0—21mA可选，每档lmA； 下限：0—21mA可选，每档1mA； 正、反向流量输出方式编程。
	双向模拟输出	下限限制为。或4mA，其他同单向模拟输出。
	双向脉冲输出	两路输出分别对应正向和反向流量,频率0～800Hz,上限1—800Hz可选,每档IHz； 方波或选定脉宽，选定脉宽上限2．5S，每档1ms； 无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。
	双路报警输出	可报警（编程）高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出*性可选； 带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.（与脉冲输出不隔离）
数字通讯		RS232，RS485，HART

河水管道流量计的安装
1、应安装在水平管道较低处和垂直向上处，避免安装在管道的*高点和垂直向下处；
2、应安装在管道上升处；
3、在开口排放管道安装，应安装在管道的较低处；
若管道落差超过5m时，在传感器的下游安装排气阀；
5、应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；
6、传感器绝对不能安装在泵的进出口处，应安装在泵的出口处；
7、在测量井内安装液体流量计的方式；

图7备注：1.入口 2.溢流管 3. 入口栅 4.清洗孔 5.流量计 6.短管 7.出口 8.排放阀
如何正确选择安装节点：
正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。
选择安装位置时需特别注意：
非测量电*的轴线必须近似于水平方向；
测量管道内必须完全充满液体；
流量计前方*少要有5×D（D为流量计内径）长度的直管段，后方*少要有3×D（D为流量计内径）长度的直管段；
流体的流动方向和流量计的箭头方向一致；
管道内要有真空会损坏流量计的内衬，需特别注意；
在流量计附近应无强电磁场；
在流量计附近应有充裕的空间，以便安装和维护；
若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离*少要有30×D（D流量计内径）长度为方便今后流量计的清洗和维护，应安装旁通管道；

河水管道流量计范围选择

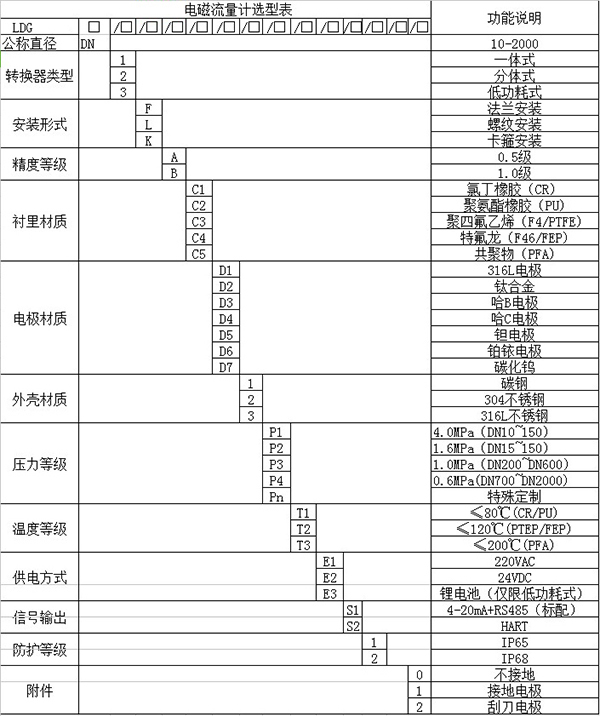

河水管道流量计选型表
