酸碱污水流量计,污水流量计量表

酸碱污水流量计产品特点
1、全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1
2、超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
3、采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
4、采用SMD器件和表面贴装(SMT)技术，电路可靠性高。
5、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
6、在现场可根据用户实际需要在线修改量程。
7、测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
8、高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
9、具有RS485、RS232、Hart和Modbus等数字通讯信号输出。(选配)
10、具有自检与自论断功能。
11、小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制(选配)
12.、内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。(选配)
13、红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能(选配)

酸碱污水流量计技术参数
1、仪表精度：管道式0.5级、1.0级；插入式2.5级
2、测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围：0.2～8m/s
4、工作压力：1.6MPa
5、环境温度：-40℃～+50℃
6、介质温度：聚四氟乙烯衬里≤180℃；橡胶材质衬里≤65℃
7、防爆标志：ExmibdⅡBT4
8、防爆证号：GYB01349
9、外磁干扰：≤400A/m
10、外壳防护：一体化型：IP65；
11、分离型：传感器IP68(水下5米，**于橡胶衬里)；转换器IP65
12、输出信号：4～20mA.DC，负载电阻0～750Ω
13、通讯输出：RS485或CAN总线
14、电气连接：M20×1.5内螺纹，φ10电缆孔
15、电源电压：90～220V.AC、24±10%V.DC
16、功耗：≤10VA

酸碱污水流量计选型表

型号	口径
KMLDE	15~2600
		代号	电*材料
		A	316L
		B	HB
		C	HC
		D	钛
		E	钽
		F	铂合金
		J	不锈钢涂覆碳化钨
			代号	内衬材料
			C1	聚四氟乙烯F4
			C2	聚全氟乙丙烯F46
			C3	聚氟合乙烯FS
			C4	聚录丁橡胶
			C5	聚氨脂橡胶
				代号	功能
				E1	0.3级
				E2	0.5级
				E3	1级
				F1	4－20Madc,负载≤750Ω
				F2	0-3khz,5v有源，可变脉宽，输出高端有效频率
				F3	RS485接口
				T1	常温型
				T2	高温型
				T3	超高温型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一体型结构
				J2	分体型结构
				J3	防爆一体型结构

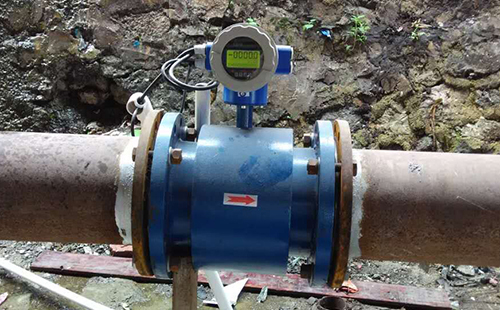

酸碱污水流量计的安装
流量计前方*少要有5×D（D为流量计内径）长度的直管段，后方*少要有3×D（D为流量计内径）长度的直管段；
流体的流动方向和流量计的箭头方向一致；
管道内要有真空会损坏流量计的内衬，需特别注意；
在流量计附近应无强电磁场；
在电磁流量计附近应有充裕的空间，以便安装和维护；
若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离*少要有30×D（D砂浆流量计内径）长度为方便今后流量计的清洗和维护，应安装旁通管道；

酸碱污水流量计仪表选型
1、量程范围确认
一般电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，*低流速应不小于0.2m/s，*高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电*的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电*上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
流量计的量程Q应大于预计的*大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。


酸碱污水流量计衬里的选择


酸碱污水流量计电*的选择
