氧气流量计产品概述
涡街流量计测量精度高，性能稳定适合买卖单位计量使用，使用安装非常方便这款流量计是根据卡门涡街理论，利用了流体的自然振动原理，采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。涡街流量计有基本型和复合型两种型式，基本型测量单**量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。

氧气流量计参数
1、测量介质：气体、液体、蒸汽
2、连接方式：法兰卡装式、法兰式、插入式
3、口径规格：法兰卡装式口径选择 25,32,50,80,100
4、法兰连接式口径选择：100,150,200
5、流量测量范围：正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s；
6、测量精度：1.0级 1.5级
7、被测介质温度:常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
8、输出信号：脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
9、脉冲占空比约50%,传输距离为100m
10、脉冲电流远传信号：4～20 mA,传输距离为1000m
11、仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
12、材质：不锈钢, 铝合金
13、电源：DC24V或锂电池3.6V
14、防爆等级：本安型iaIIbT3-T6，
15、防护等级：IP65

氧气流量计对直管段的要求
传感器对安装点的上下游直管段有一定要求，否则会影响测量精度。
若传感器安装点的上游有>15°渐缩管，传感器上游应有不小于15D的等径直管段，下游应有不小于5D的等径直管段。

若传感器安装点的上游有>15°渐扩管，传感器上游应有不小于18D的等径直管段，下游应有不小于5D的等径直管段。

若传感器安装点的上游有90°弯并没有或T形接头，传感器上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。

若传感器安装点的上游在同一平面上有二个90°弯头，传感器上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。

若传感器安装点的上游在不同平面上有二个90°弯头，传感器上游应有不小于40D的等径直管段，下游应有不小于5D的等径直管段。

流量调节阀或压力调节阀尽量安装在传感器的下游5D以远处，若必须安装在传感器的上游，传感器上游应有不小于50D的等径直管段，下游应有不小于5D的等径直管段。


氧气流量计工作原理
在流体管道中，垂直插入一个柱形阻挡物，在其后部（相对于流体流向）两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列，我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体实验证明，在一定条件下旋涡的分离频率与流体的流速成线性关系。因而，只要检测出旋涡分离的频率，即可计算出管道内流体的流速或流量。涡街流量计即是根据这一原来制造。


氧气流量计产品特点
1、不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
2、安全防爆，适用于恶劣环境。
3、无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
4、采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
5、稳压补偿一体化设计。
6、电流输出均为电隔离型，具有良好的共模干扰抑制能力。
7、同时显示流量值与累计流量值，不必轮流切换。
8、采用抗振探头，有效消除外界振动影响。
9、电路采用表面贴装工艺，结构紧凑，可靠性高。
10、采用分体式信号转换器，电缆*长10米。
11、量程比宽达20:1。
12、整体结构设计合理，动态测量范围宽，压力损失小。
13、分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。
14、现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。

氧气流量计的配线设计

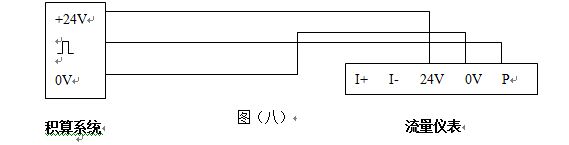

一. 输出频率信号的三线制涡街流量计配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图

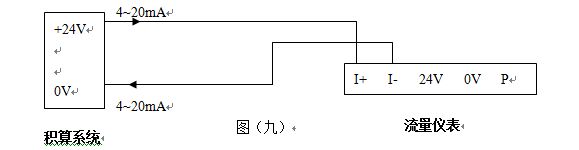

二.输出标准4~20mA电流信号的两线制涡街流量计配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图

三．带RS-485通讯接口功能的涡街流量计配线设计
带RS-485通讯功能的涡街流量计采用DC24V电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图

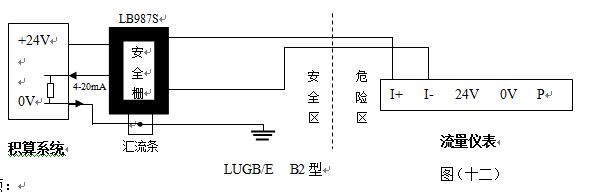

四．防暴型涡街流量仪表配线设计
LUGB/E三线制脉冲输出型涡街流量仪表与LB978齐纳安全栅相连、LUGB/E两线制标准4~20mA电流输出型涡街流量仪表与LB987S齐纳安全栅相连可构成本质安全型防爆系统，产品防爆标志为Ex ia Ⅱ CT2-T5。本安防爆型涡街流量传感器/变送器与防爆安全栅和积算系统等关联设备的接线性请参看防爆安全栅厂家提供的接线说明和以下所示图


注意事项：
（1）防爆型传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源，计算机等关联设备必须安装在安全场所。
（2）传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。

订货须知：
1、介质：名称、成分、状态、导电性或电导率；
2、工作状态*高、正常、*低温度（℃）；
3、工作状态*高、正常、*低压力（Mpa）；
4、管道内外径（DN），*小、正常、*大流量（m3/h）；
5、腐蚀性、磨损性，是否有负压；
6、安装要求及环境：一体还是分体，信号输出，通讯方式，供电电源；
7、安装环境：防护等级和防爆要求。
交货期承诺
1、产品交货期按客户要求执行，若有特殊要求，需提前完工的，我公司可根据生产情况特别组织生产、安装，力争满足客户需求。
2、产品交货时，我公司向用户提供下列文件：
①产品使用说明书
②外购件材质说明书
③产品合格证
产品价格承诺
1、为了保证产品的高可靠性和先进性，传动系统的选材均选用国际优质名*产品。
2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以*优*低的价格提供给客户。
产品质量承诺
1、产品的制造和检测均有质量记录和检测资料。
2、对产品性能的检测，我们对产品进行全过程、全性能检查，待产品被确认合格后再装箱或打包装。
服务承诺：我们本着“一切追求高质量，以用户满意为宗旨”的精神，严格按合同要求及产品技术规范为用户提供相关服务，*大限度地满足用户需求。以“热情做好售前、售中、售后服务”的原则向您郑重承诺。
