船用柴油流量计产品概述
涡轮流量计原理是感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。涡轮流量计的叶轮的转速正比于流量,叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。
![](/uploads/allimg/190813/2-1ZQ3153403J7.jpg)
船用柴油流量计产品特点
1、压力损失小,叶轮具有防腐功能;
2、采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越;
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%;
4、仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强;
5、采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年;
6、采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现, 以标准485形式进行数据传输;
7、采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作;
8、采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好;
9、容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单;
10、有较强抗磁干扰和振动能力、性能可靠、寿命长;
11、下限流速低,测量范围宽;
12、现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上;
13、耐腐蚀,适用于酸碱溶液;
![](/uploads/allimg/190813/2-1ZQ3153423964.jpg)
船用柴油流量计基本参数与技术性能
1、仪表口径及连接方式:4、6、10、15、20、25、32、40采用螺纹连接,(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
2、精度等级:±1%R、±0.5%R
3、量程比:1:10;1:15;1:20
4、仪表材质:304不锈钢、316(L)不锈钢等
5、被测介质温度(℃):-20~+120℃
6、环境条件:温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
7、输出信号:脉冲频率信号,低电平≤0.8V 高电平≥8V,4-20MA电流信号
8、供电电源:+12VDC 、+24VDC、内部锂电池供电(可选)
9、信号传输线:STVPV3×0.3(三线制),4-20MA(两线制)
10、传输距离:≤1000m
11、信号线接口:豪斯曼接头
12、防爆等级:内部锂电池供电为防爆型
13、防护等级:IP65

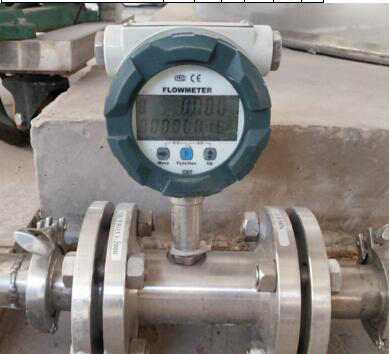

![](/uploads/allimg/190813/2-1ZQ315344V32.jpg)
船用柴油流量计仪表类型
船用柴油流量计选型
注:DN15~DN40常规为螺纹连接,如希望采用法兰连接,请在“公称通径”后加“(FL)”
例如,选用一台法兰连接式非防爆型涡轮流量计测量水,需要脉冲信号输出,管道为DN40,要求精度0.5级,304不锈钢材质,仪表耐压16MPa测量范围为标准量程,其产品型号应为:LWGY-40(FL) /05/S/S/N/H16
涡轮流量计原理是感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。涡轮流量计的叶轮的转速正比于流量,叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。
![](/uploads/allimg/190813/2-1ZQ3153403J7.jpg)
船用柴油流量计产品特点
1、压力损失小,叶轮具有防腐功能;
2、采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越;
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%;
4、仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强;
5、采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年;
6、采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现, 以标准485形式进行数据传输;
7、采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作;
8、采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好;
9、容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单;
10、有较强抗磁干扰和振动能力、性能可靠、寿命长;
11、下限流速低,测量范围宽;
12、现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上;
13、耐腐蚀,适用于酸碱溶液;
![](/uploads/allimg/190813/2-1ZQ3153423964.jpg)
船用柴油流量计基本参数与技术性能
1、仪表口径及连接方式:4、6、10、15、20、25、32、40采用螺纹连接,(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
2、精度等级:±1%R、±0.5%R
3、量程比:1:10;1:15;1:20
4、仪表材质:304不锈钢、316(L)不锈钢等
5、被测介质温度(℃):-20~+120℃
6、环境条件:温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
7、输出信号:脉冲频率信号,低电平≤0.8V 高电平≥8V,4-20MA电流信号
8、供电电源:+12VDC 、+24VDC、内部锂电池供电(可选)
9、信号传输线:STVPV3×0.3(三线制),4-20MA(两线制)
10、传输距离:≤1000m
11、信号线接口:豪斯曼接头
12、防爆等级:内部锂电池供电为防爆型
13、防护等级:IP65
![](/uploads/allimg/190813/2-1ZQ315344V32.jpg)
船用柴油流量计仪表类型
仪表型号 | LWGYS-N | LWGYS-A | LWGYS-B | LWGYS-C | ||
信号输出 | 脉冲 | 4-20mA | 无 | 4-20mA/脉冲 | ||
供电电源 | +24VDC±15% | +24VDC±15% | 24VDC±15% | 24VDC±15% | 锂电池 | 24VDC±15% |
精度等级 | 1.0~0.5级 | 1.0~0.5级 ? | 1.0~0.5级 | |||
测量范围 | 标准量程 | 标准量程 ? | 标准量程或扩展量程 | |||
显示器 | 无 | 无 | 有 | |||
通讯接口 | 无 | 无 | 无 | 可选RS485 | ||
通讯协议 | 无 | 无 | 无 | Moubus HART | ||
仪表材质 | 不锈钢 | 不锈钢 | 不锈钢 | |||
防爆等级 | 无 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | |||
防护等级 | IP60 | IP65 | IP65 | |||
整机功耗 | < 1W | < 1W | < 1W | |||
仪表通经 | DN4~DN250 | DN4~DN250 | DN4~DN250 | |||
介质温度 | -20℃~120℃ | -20℃~120℃ | -20℃~120℃ | |||
环境温度 | -30℃~60℃ | -30℃~60℃ | -30℃~60℃ | |||
船用柴油流量计选型
型 号 | 说 明 | |||||||
LWGY─ | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
公 称 通 径 |
4 | 4mm,标准量程0.04~0.25m3/h,宽量程为0.04~0.4m3/h | ||||||
6 | 6mm,标准量程0.1~0.6m3/h,宽量轮为0.06~0.6m3/h | |||||||
10 | 10mm,标准量程0.2~1.2m3/h,宽量程为0.15~1.5m3/h | |||||||
15 | 15mm,标准量程0.6~6m3/h宽量程为0.4~8m3/h | |||||||
20 | 20mm,标准量程0.8~8m3/h,宽量程为0.4~8m3/h | |||||||
25 | 25mm,标准量程1~10m3/h,宽量程为0.5~10m3/h | |||||||
32 | 32mm,标准量程1.5~15m3/h,宽量程为0.8~15m3/h | |||||||
40 | 40mm,标准量程2~20m3/h,宽量程为1~20m3/h | |||||||
50 | 50mm,标准量程4~40m3/h,宽量程为2~40m3/h | |||||||
65 | 65mm,标准量程7~70m3/h,宽量程为4~70m3/h | |||||||
80 | 80mm,标准量程10~100m3/h,宽量程为5~100m3/h | |||||||
100 | 100mm,标准量程20~200m3/h,宽量程为10~200m3/h | |||||||
125 | 125mm,标准量程25~250m3/h,宽量程为13~250m3/h | |||||||
150 | 150mm,标准量程30~300m3/h,宽量程为15~300m3/h | |||||||
200 | 200mm,标准量程80~800m3/h,宽量程为40~800m3/h | |||||||
类型 | N | +12V供电,脉冲输出,高电平≥8V低电平≤0.8V | ||||||
精度等级 | 05 | 精度0.5级 | ||||||
10 | 精度1.0级 | |||||||
涡轮 类型 |
W | 宽量程涡轮 | ||||||
S | 标准涡轮 | |||||||
材质 | S | 304不锈钢 | ||||||
L | 316(L)不锈钢 | |||||||
防爆 | N | 无标记,为非防爆型 | ||||||
压力等级 | N | 常规 (参照表2) | ||||||
H(x) | 高压 (参照表2) |
例如,选用一台法兰连接式非防爆型涡轮流量计测量水,需要脉冲信号输出,管道为DN40,要求精度0.5级,304不锈钢材质,仪表耐压16MPa测量范围为标准量程,其产品型号应为:LWGY-40(FL) /05/S/S/N/H16
