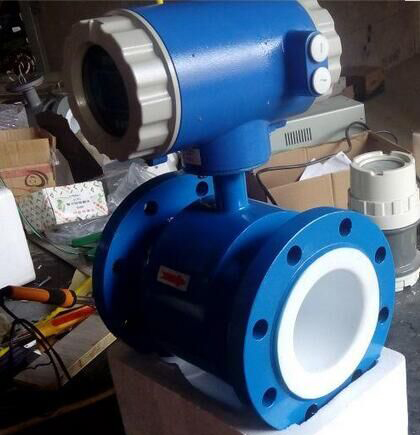

地下排水流量计

点击次数：2284 发布时间：2021-01-16 17:40:41

地下排水流量计采用电磁感应原理测量介质流体流速的电磁流量计。它在管道的两侧加一个磁场，被测介质流过管道就切割磁力线，在两个检测电*上产生感应电势，其大小正比于流体的运动速度。可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。电磁流量计密封性能好，还可用于自来水和地下水道系统。而且测量过程不与流体接触，适于制药、生物化学和食品工业。

地下排水流量计技术参数
1、公称通径系列　DN（mm）
2、管道式四氟衬里：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
3、管道式橡胶衬里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.
4、流动方向：正、反净流量。量程比：150：1.重复性误差：测量值的±0.1%
5、精确等级：0.5级、1.0级（管道式）
6、被测介质温度：普通橡胶衬里：-20＋60℃
7、高温橡胶衬里：-20＋90℃
8、聚四氟乙烯衬里：-30＋100℃
9、高温型四氟衬里：-30＋180℃。
10、额定工作压力：管道式：DN6-DN80≤1.6Mpa，DN100-DN250≤1.0Mpa，DN300-DN1200≤0.6Mpa.
11、流量测量范围：流量测量范围对应流速范围是0.1-15m/s
12、电导率范围：被测流体电导率≥5us/cm（一体式），大多数以水为成分的介质，其电导率在　200?800μs/cm范围内，均可选用电磁流量计来测量其流量。
13、电流输出：0-10mA时，负载电阻为　0-1.5kΩ；4-20mA时，负载电阻为　0-750kΩ
14、数字频率输出：输出频率上限可在　1-5000Hz　内设定带光电隔离的晶体管集电*开路双向输出。外接电源≤35V　导通时集电**大电流为　250mA.
15、供电电源：85-265V，45-63Hz.
16、直管段长度：管道式：上游≥5DN，下游≥2DN.
17、连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合　GB11988的规定。
18、防爆标志：mdIIBT4.
19、环境温度：-25-60℃
20、相对湿度：5%-95%
21、消耗总功率：小于20瓦。

地下排水流量计衬里的选择
1、衬里材料：聚四氟乙烯（F4）
   主要性能：是化学性能*稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。高流速液氟、液氧、自氧的腐蚀。
   *高介质温度—体型：70℃
   *高介质温度分离型：100℃ 150℃ （需特殊订货）
   适用范围：1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
2、衬里材料：聚全氟乙丙烯（F46）
   主要性能：同F4，耐磨性、抗负压能力高于F4。
   *高介质温度—体型：70℃
   *高介质温度分离型：100℃ 150℃ （需特殊订货）
   适用范围：除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。
3、衬里材料：聚氟合乙烯（Fs）
   主要性能：适用温度上限较聚四氟乙烯低，但成本也较低。
   *高介质温度—体型：70℃
   *高介质温度分离型：80℃
   适用范围：
4、衬里材料：聚氯丁橡胶
   主要性能：1、有*好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。
   *高介质温度—体型：70℃
   *高介质温度分离型：80℃ 120℃ （需特殊订货）
   适用范围：水、污水、弱磨损性的泥浆矿浆。
5、衬里材料：聚氨酯橡胶
   主要性能：1、耐磨性能*强。2、耐腐蚀性能较差。
   *高介质温度—体型：70℃
   *高介质温度分离型：80℃
   适用范围：中性强磨损的矿浆、煤浆、泥浆。

地下排水流量计电*的选择
1、电*材料：不锈钢0Crl8Nil2M02Ti
   耐蚀及耐磨性能：用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
2、电*材料：哈氏合金B
   耐蚀及耐磨性能：对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
3、电*材料：哈氏合金C
   耐蚀及耐磨性能：能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀。
4、电*材料：钛
   耐蚀及耐磨性能：能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硫酸）、有机酸、碱的腐蚀。不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸、Fc＋＋、Cu＋＋）时，则腐蚀大为降低。
5、电*材料：钽
   耐蚀及耐磨性能：具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质（包括沸点的盐酸、硝酸和l 50℃以下的硫酸）的                   腐蚀。在碱中刁；耐蚀。
6、电*材料：铂／钛合金
   耐蚀及耐磨性能：几乎能耐——切化学介质，但不适用于王水和铵盐。
7、电*材料：不锈钢涂覆碳化钨
   耐蚀及耐磨性能：用于无腐蚀性，强磨损性的介质。
注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

地下排水流量计选型表

型号	口径
KMLDE	15~2600
		代号	电*材料
		A	316L
		B	HB
		C	HC
		D	钛
		E	钽
		F	铂合金
		J	不锈钢涂覆碳化钨
			代号	内衬材料
			C1	聚四氟乙烯F4
			C2	聚全氟乙丙烯F46
			C3	聚氟合乙烯FS
			C4	聚录丁橡胶
			C5	聚氨脂橡胶
				代号	功能
				E1	0.3级
				E2	0.5级
				E3	1级
				F1	4－20Madc,负载≤750Ω
				F2	0-3khz,5v有源，可变脉宽，输出高端有效频率
				F3	RS485接口
				T1	常温型
				T2	高温型
				T3	超高温型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一体型结构
				J2	分体型结构
				J3	防爆一体型结构

地下排水流量计的测量原理
电磁流量计的工作原理是基于法拉*电磁感应定律。在流量计中，测量管内的导电介质相当于法拉*试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电*测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电*的电磁隔离，如图所示。
