氧气计量表,氧气流量计选型

氧气计量表概述
涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。
涡街流量计根据文丘利结构和流体振动原理.采用国际的微功耗处理器和频谱分析的方法采集数据的检测技术，经过公司团队多年的技术和结构改进，成功开发出的智能机电一体化抗振型新型流量计。
它具有流量的温压自动补偿和压缩因子修正、显示及输出控制功能.有着稳定可靠，测量准确度高.量程范围宽，特别是解决了抗振动、改善低流速计量和缩短安装前后直管段的关键性问题。可广泛应用于各行业的天燃气、压缩空气和一般气体的体积流量计量。

氧气计量表的结构与工作原理

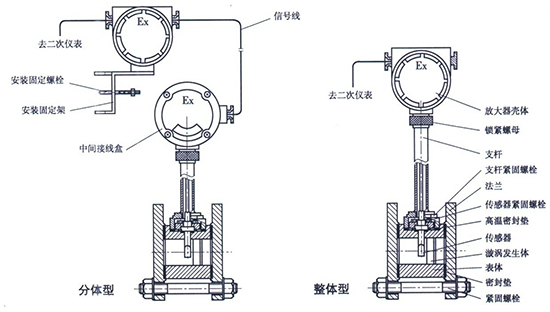

流量计结构如图所示:

(1)壳体
  本身带有法兰，并有一定形状的流体通道，壳体材料为不锈钢与合金铝(可选)。
(2)检测体(探头)
(3)旋涡发生体
(4)智能流量计积算仪
  由温度、压力检测模拟通道、流量检测数字通道以及微处理单元、液晶驱动电路和其它辅助电路组成.并配有外输信号接口。
(5)压力传感器
  以压阻式扩散硅桥路为敏感元件，其桥臂电阻在外界压力作用下会发生预期变化，因此在一定激励电流作用下，其两个输出端的电位差与外界压力成正比。
(6)温度传感器
  以Pt100铂电阻为温度敏感元件.在一定温度范围内.其电阻值与温度成对应关系。

氧气计量表产品特点
1、涡街流量计的传感器的通用性很强，从而使传感器具有良好的互换性采用先进数控设备加工传感器的表体和旋涡发生体等，确保加工精度，从而使零部件（特别是旋涡发生体）的通用性强，从而真正做到不会因零部件的更换而影响传感器的重复性和精度；能产生强大而稳定的涡街信号。
2、结构简单牢固，无可动部件，可靠性高，使用维护方便。
3、检测元件不与介质接触，性能稳定，使用寿命长 传感器采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶体密封在检测探头内，不与被测介质接触，所以涡街流量计具有结构简单、通用性好和稳定性高的特点。
4、输出与流量成正比的脉冲信号或模拟信号，无零点漂移，精度高，方便与计算机联网
5、测量范围宽，量程比可达1：10
6、涡街流量计测量体积流量时不需补偿，涡街输出的信号实际上是与流速成线性关系的，也就是与体积流量成正比。压力和温度补偿的目的是为了得到流体的密度，乘以体积流量就得到质量流量，若测量气体的体积流量就不需要补偿了。
7、压力损失小。
用口径DN50的涡街流量计测量可燃气体的流量，若管道内的*大流量Qmax =200m3/h时，传感器的压力损失是：△P =1.08×10-6 ρv2（kPa）= 0.605 KPa
8、在一定的雷诺数范围内，流量特性不受流体压力、温度、黏度、密度、成分的影响，仅是与旋涡发生体的形状和尺寸有关。
9、应用范围广，蒸汽、气体、液体流量均可测量。

氧气计量表主要技术指标

公称通径(mm)	25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公称压力(MPa)	DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)	压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
本体材料	1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度	压电式:0.2g      电容式:1.0～2.0g
精确度	±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范围度	1：6～1：30
供电电压	传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池
输出信号	方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数	符合JB/T9249标准　Cd≤2.4
防爆标志	本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防护等级	普通型IP65     潜水型 IP68
环境条件	温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质	气体、液体、蒸汽
传输距离	三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω


氧气计量表工况流量范围表
1）．气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ=1.205 kg/m3，υ=15×10-6 m2/s。
2）．液体：常温水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。

仪表口径(mm)	液体		气体
	测量范围(m3/h)	输出频率范(Hz)	测量范围(m3/h)	输出频率范围(Hz)
15	0.4～4	40～400	2.8～12	278～1190
20	0.7～7	26～260	6～30	226～1130
25	1～10	21～210	8.8～55	190～1140
32	1.5～15	15～150	15～140	126～1036
40	2.5～25	13～130	25～205	140～1040
50	3.5～45	9～190	35～350	94～1020
65	5.5～75	6.7～91	60～600	73～730
80	8.5～110	4.1～82	86～860	55～690
100	16～180	4.7～69	130～1300	42～536
125	25～270	4.3～49	220～2200	38～380
150	35～350	2.8～43	350～4000	33～330
200	65～650	2～31	560～8000	22～315
250	95～950	1.5～25	890～11000	18～221
300	150～1500	1.2～24	1360～18000	16～213
-300	150～1500	5.5～87	1560～15600	85～880
-400	180～3000	5.6～87	2750～27000	85～880
-500	300～4500	5.6～88	4300～43000	85～880
-600	450～6500	5.7～89	6100～61000	85～880
-800	750～10000	5.7～88	11000～110000	85～880
-1000	1200～1700	5.8～88	17000～170000	85～880
>(1000)	协议		协议

注：表中(300)～(1000)口径为插入式

常用气体介质的标准状态密度（0℃，绝压P=0.1MPa）

气体名称	密度(kg/m3)	气体名称	密度(kg/m3)
空气(干)	1.2928	乙炔	1.1717
氮气	1.2506	乙烯	1.2604
氧气	1.4289	丙烯	1.9140
氩气	1.7840	甲烷	0.7167
氖气	0.9000	乙烷	1.3567
氨气	0.7710	丙烷	2.0050
氢气	0.08988	丁烷	2.7030
一氧化碳	1.97704	天然气	0.8280
二氧化碳	1.3401	煤制气	0.8020


氧气计量表产品型谱

代号	通径	流量范围m³/h（饱和蒸汽180℃ ρ=5.157Kg/m³）
KMLU-25	DN25	6.5~90					DN300以上推荐使用插入式涡街流量计
KMLU-32	DN32	10~140
KMLU-40	DN40	16~220
KMLU-50	DN50	26~350
KMLU-65	DN65	44~580
KMLU-80	DN80	65~900
KMLU-100	DN100	100~1400
KMLU-125	DN125	165~2150
KMLU-150	DN150	230~3100
KMLU-200	DN200	420~5550
KMLU-250	DN250	650~8650
KMLU-300	DN300	950~12500
	代号	功能1
	N	无温压补偿（适合做外补）
	Y	自带温压补偿一体式
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	RS485通讯接口
			代号	被测介质
			J3	蒸汽
				代号	连接方式
				L1	法兰卡装式
				L2	法兰连接式
					代号	功能2
					E2	1.5级
					T3	蒸汽
					P1	1.6MPa
					P2	2.5MPa
					P3	4.0MPa
					D1	内部3.6V供电
					D2	DC24V供电
					B1	不锈钢
					B2	碳钢


氧气计量表对直管段的要求
传感器对安装点的上下游直管段有一定要求，否则会影响测量精度。
若传感器安装点的上游有>15°渐缩管，传感器上游应有不小于15D的等径直管段，下游应有不小于5D的等径直管段。

若传感器安装点的上游有>15°渐扩管，传感器上游应有不小于18D的等径直管段，下游应有不小于5D的等径直管段。

若传感器安装点的上游有90°弯并没有或T形接头，传感器上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。

若传感器安装点的上游在同一平面上有二个90°弯头，传感器上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。

若传感器安装点的上游在不同平面上有二个90°弯头，传感器上游应有不小于40D的等径直管段，下游应有不小于5D的等径直管段。

流量调节阀或压力调节阀尽量安装在传感器的下游5D以远处，若必须安装在传感器的上游，传感器上游应有不小于50D的等径直管段，下游应有不小于5D的等径直管段。


售后服务
1、我公司所售产品在一年之内出现质量问题的（非人为），负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、如用户需我公司现场服务，我公司以*短时间到达用户现场。
5、本公司所售的产品所享受终生维护。
