医用氧气流量计概述
涡街流量计由法兰卡装式流量传感器和显示仪表组成。法兰卡装式流量计将专用法兰焊接在工艺管道上,然后用螺栓、螺母将仪表固定在两个法兰之间。安装简单便捷,成本低。本公司提供专用法兰,不需另行购买安装法兰。
涡街流量计与现场显示仪组合后,成为智能一体化流量计,分别用于饱和蒸汽流量计量、过热蒸汽流量计量、各种化学气体流量计量和各种液体流量计量。
医用氧气流量计的工作原理
在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图所示。
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StV/d 公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,
图表示斯特罗哈尔数(St)与雷诺数(Re)的关系。
在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³) 公式(2)
式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)
医用氧气流量计产品特点
1.测量介质: 气体、液体、蒸气;
2.口径规格 法兰卡装式口径选择 25,32,50,80,100;
3.法兰连接式口径选择 100,150,200;
4.流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s;
正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3
5.测量精度 1.0级 1.5级;
6.被测介质温度:常温–25℃~100℃;
7.高温–25℃~150℃ -25℃~250℃;
8.输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V;
9.脉冲占空比约50%,传输距离为100m;
10.脉冲电流远传信号 4~20 mA,传输距离为1000m;
11.仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃;
12.材质 不锈钢, 铝合金;
13.电源 DC24V或锂电池3.6V;
14.防爆等级 本安型iaIIbT3-T6;
15.防护等级 IP65。
医用氧气流量计参数
1、口径:DN15~DN3000mm
2、公称压力:0.6~42MPa
3、工况温度:-180~+500℃
4、精度:±1.5%FS
5、输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
6、防护等级:IP65 IP67
7、防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
8、执行标准:企标Q/BET05-06
9、表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检
10、公称通径:卡装式:DN10~DN300; 插入式:DN350~DN1000; 法兰式:DN10~DN3000
医用氧气流量计流量范围
常用气体介质的标准状态密度(0℃,绝压P=0.1MPa)
医用氧气流量计产品型谱
医用氧气流量计分类
医用氧气流量计的安装要求(D为管道的直径)
安装条件
1、工作条件
传感器可在2下正常连续工作
2、环境条件
2.1环境温度:-40~+55℃ (非防爆场所)
2.2环境湿度:≤85%(相对湿度)
2.3大气压力:86~106Kpa
3、安装指南:
a)传感器安装在管道上的位置一定要选振动小的地方,振动加速度不能大于0.2g,如大于需要采取减震措施。
b)传感器的上游侧和下游侧必须有足够的直管段见示意图。
c)对于卡装连接仪表,法兰焊后必须保证法兰的端面与管道垂直,内表面光滑,见图。
d)传感器可水平、垂直或倾斜安装在直管上,当垂直安装测液体时,液体必须由下而上流动。
e)当在涡街流量传感器同压力传感器和温度传感器组成测量系统时,其压力、温度测量点的位置如图。
f)涡街流量传感器安装步骤可参考方法A或方法B(以法兰卡装型为例):
方法A:
Ⅰ选定安装位置,并取前15DN,后5DN直管段割下。
Ⅱ在选表位置焊上两片法兰,并将传感器装好。
Ⅲ去掉原管多出的直管(即表体宽度)。
Ⅳ将传感器的前后直管段焊到原工艺管道上。
方法B:
Ⅰ考虑前15DN,后5DN选定装表位置。
Ⅱ取下表体宽度的一段管,焊上两片法兰连接孔同心,将传感器螺栓紧固好。
浮标式氧气流量计,液氧气流量计
氧气流量计合理的取压方式对于测量效果的影响
浮标式氧气流量计,氧气流量计厂家
影响高压氧气流量计在现场测不准的因素有哪些
dn20氧气流量计在集中供热系统中的蒸汽计量
管道氧气流量计存在的十种典型问题及相应解决方法
氧气流量计在氧化铝生产中常见故障分析及处理方法
导致高压氧气流量计测量数据偏差的因素分析
影响dn20氧气流量计安装要求及影响测量精度的技术分析
工业氧气流量计常见故障分析及处理方法
管道氧气流量计在供热系统中技术问题讨论
dn25氧气流量计遇到的常见故障怎么调怎么排除
dn15氧气流量计对于差压式仪表的选型及未来发展分析
氮气氧气流量计容易出现的问题作出的分析及相应解决方法
浮标式氧气流量计
浮标式氧气流量计,dn20氧气流量计
使用氧气流量计选型进行蒸汽测量时需要注意那些要求
氧气流量计无输出信号及其他安装故障的判断和处理
管道氧气流量计在用作蒸汽流量测量时产生误差的原因分析
变径整流器在氧气流量计的流量测量中的作用及应用介绍
医用氧气流量计,氧气涡街流量计厂家
医用氧气流量计,氧气流量计价格
医用氧气流量计,氧气流量计厂家
高压氧气流量计,工业氧气计量表
dn20氧气流量计,氧气流量计量表
工业氧气流量计,氧气流量计量表
dn20氧气流量计,氧气计量用什么流量计
氧气计量用什么流量计,氧气流量计量表
高压氧气流量计,氧气流量计价格
dn20氧气流量计,医用氧气流量计
涡街流量计由法兰卡装式流量传感器和显示仪表组成。法兰卡装式流量计将专用法兰焊接在工艺管道上,然后用螺栓、螺母将仪表固定在两个法兰之间。安装简单便捷,成本低。本公司提供专用法兰,不需另行购买安装法兰。
涡街流量计与现场显示仪组合后,成为智能一体化流量计,分别用于饱和蒸汽流量计量、过热蒸汽流量计量、各种化学气体流量计量和各种液体流量计量。
医用氧气流量计的工作原理
在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图所示。
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StV/d 公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,

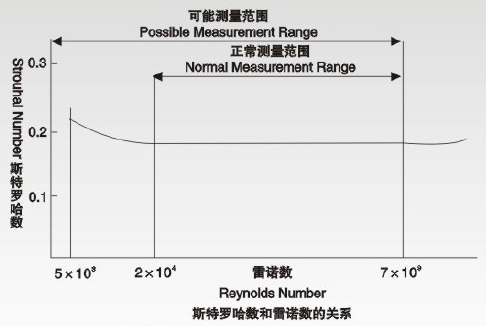

图表示斯特罗哈尔数(St)与雷诺数(Re)的关系。
在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³) 公式(2)
式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)
医用氧气流量计产品特点
1.测量介质: 气体、液体、蒸气;
2.口径规格 法兰卡装式口径选择 25,32,50,80,100;
3.法兰连接式口径选择 100,150,200;
4.流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s;
正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3
5.测量精度 1.0级 1.5级;
6.被测介质温度:常温–25℃~100℃;
7.高温–25℃~150℃ -25℃~250℃;
8.输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V;
9.脉冲占空比约50%,传输距离为100m;
10.脉冲电流远传信号 4~20 mA,传输距离为1000m;
11.仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃;
12.材质 不锈钢, 铝合金;
13.电源 DC24V或锂电池3.6V;
14.防爆等级 本安型iaIIbT3-T6;
15.防护等级 IP65。
医用氧气流量计参数
1、口径:DN15~DN3000mm
2、公称压力:0.6~42MPa
3、工况温度:-180~+500℃
4、精度:±1.5%FS
5、输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
6、防护等级:IP65 IP67
7、防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
8、执行标准:企标Q/BET05-06
9、表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检
10、公称通径:卡装式:DN10~DN300; 插入式:DN350~DN1000; 法兰式:DN10~DN3000
医用氧气流量计流量范围
口径(mm) | 液体测量范围(m3/h) | 输出频率(Hz) | 气体测量范围(m3/h) | 输出频率(Hz) |
DN25 | 1~12 | - | 10~100 | - |
DN32 | 1.5~23 | - | 15~150 | - |
DN40 | 2.4~32 | - | 23~230 | - |
DN50 | 4~50 | - | 35~350 | - |
DN80 | 10~130 | - | 90~900 | - |
DN100 | 20~200 | - | 140~1400 | - |
DN150 | 31~310 | - | 300~3000 | - |
DN200 | 45~450 | - | 550~5500 | - |
DN250 | 80~800 | - | 880~8800 | - |
DN300 | 150~150 | - | 1300~13000 | - |
(DN300) | 100~1500 | 5.5~87 | 1560~15600 | 85~880 |
(DN400) | 180~3000 | 5.6~87 | 2750~27500 | 85~880 |
(DN500) | 300~4500 | 5.6~88 | 4300~43000 | 85~880 |
(DN600) | 450~6500 | 5.7~89 | 6100~61000 | 85~880 |
(DN800) | 750~10000 | 5.6~88 | 11000~110000 | 85~880 |
(DN1000) | 1200~17000 | 5.8~88 | 17000~170000 | 85~880 |
常用气体介质的标准状态密度(0℃,绝压P=0.1MPa)
气体名称 | 密度(kg/m3) | 气体名称 | 密度(kg/m3) |
空气(干) | 1.2928 | 乙炔 | 1.1717 |
氮气 | 1.2506 | 乙烯 | 1.2604 |
氧气 | 1.4289 | 丙烯 | 1.9140 |
氩气 | 1.7840 | 甲烷 | 0.7167 |
氖气 | 0.9000 | 乙烷 | 1.3567 |
氨气 | 0.7710 | 丙烷 | 2.0050 |
氢气 | 0.08988 | 丁烷 | 2.7030 |
一氧化碳 | 1.97704 | 天然气 | 0.8280 |
二氧化碳 | 1.3401 | 煤制气 | 0.8020 |
医用氧气流量计产品型谱
型号 | 口径 | 流量范围m³/h | |||||||||
液体 | 气体 | 饱和蒸汽 | |||||||||
LU-25 | DN25 | 1~10 | 25~60 | 10~85 | |||||||
LU-32 | DN32 | 1.5~18 | 15~150 | 14~140 | |||||||
LU-40 | DN40 | 2.2~27 | 22.6~150 | 22~220 | |||||||
LU-50 | DN50 | 4~55 | 35~350 | 35~350 | |||||||
LU-65 | DN65 | 14~200 | 60~600 | 60~600 | |||||||
LU-80 | DN80 | 9~135 | 90~900 | 86~860 | |||||||
LU-100 | DN100 | 14~200 | 140~1400 | 135~1350 | |||||||
LU-125 | DN125 | 12~360 | 220~2200 | 210~2100 | |||||||
LU-150 | DN150 | 30~450 | 350~3500 | 300~3000 | |||||||
LU-200 | DN200 | 56~800 | 550~5500 | 550~5500 | |||||||
LU-250 | DN250 | 45~1500 | 900~9000 | 850~8500 | |||||||
LU-300 | DN300 | 65~2000 | 1360~13600 | 1250~12500 | |||||||
代号 | 功能1 | ||||||||||
N | 无温压补偿 | ||||||||||
Y | 有温压补偿 | ||||||||||
代号 | 输出型号 | ||||||||||
F1 | 4-20mA输出(二线制) | ||||||||||
F2 | 4-20mA输出(三线制) | ||||||||||
F3 | RS485通讯接口 | ||||||||||
代号 | 被测介质 | ||||||||||
J1 | 液体 | ||||||||||
J2 | 气体 | ||||||||||
J3 | 蒸汽 | ||||||||||
代号 | 连接方式 | ||||||||||
L1 | 法兰卡装式 | ||||||||||
L2 | 法兰连接式 | ||||||||||
代号 | 功能2 | ||||||||||
E1 | 1.0级(适用于液体) | ||||||||||
E2 | 1.5级 | ||||||||||
T1 | 常温 | ||||||||||
T2 | 高温 | ||||||||||
T3 | 蒸汽 | ||||||||||
P1 | 1.6MPa | ||||||||||
P2 | 2.5MPa | ||||||||||
P3 | 4.0MPa | ||||||||||
D1 | 内部3.6V供电(不带输出) | ||||||||||
D2 | DC24V供电 | ||||||||||
B1 | 不锈钢(法兰材质) | ||||||||||
B2 | 碳钢(法兰材质) | ||||||||||
医用氧气流量计分类
医用氧气流量计的安装要求(D为管道的直径)
管道情况 | 上游 | 下游 |
同心收缩管 全开闸阀 | 15D | 5D |
90℃直角弯头 | 20D | 5D |
同平面二个90℃弯头 | 25D | 5D |
半开闸阀 调节阀 | 50D | 5D |
不同平面二个90℃弯头 | 40D | 5D |
带整流管束 | 12D | 5D |
1、工作条件
传感器可在2下正常连续工作
2、环境条件
2.1环境温度:-40~+55℃ (非防爆场所)
2.2环境湿度:≤85%(相对湿度)
2.3大气压力:86~106Kpa
3、安装指南:
a)传感器安装在管道上的位置一定要选振动小的地方,振动加速度不能大于0.2g,如大于需要采取减震措施。
b)传感器的上游侧和下游侧必须有足够的直管段见示意图。

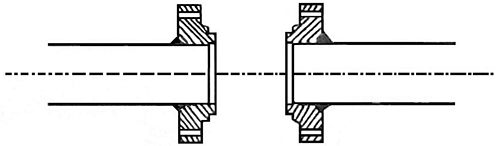

c)对于卡装连接仪表,法兰焊后必须保证法兰的端面与管道垂直,内表面光滑,见图。
d)传感器可水平、垂直或倾斜安装在直管上,当垂直安装测液体时,液体必须由下而上流动。

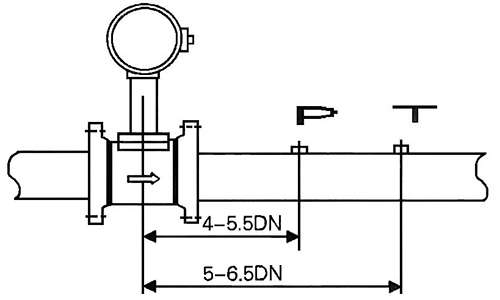

e)当在涡街流量传感器同压力传感器和温度传感器组成测量系统时,其压力、温度测量点的位置如图。
f)涡街流量传感器安装步骤可参考方法A或方法B(以法兰卡装型为例):
方法A:

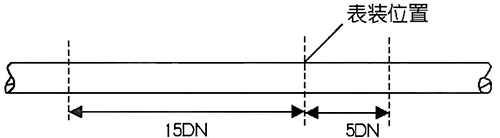

Ⅰ选定安装位置,并取前15DN,后5DN直管段割下。

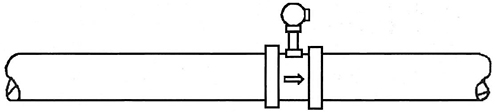

Ⅱ在选表位置焊上两片法兰,并将传感器装好。

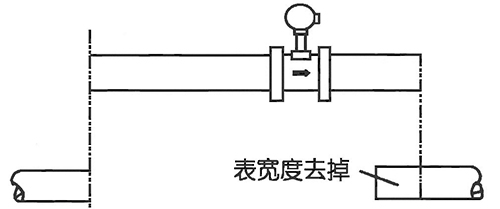

Ⅲ去掉原管多出的直管(即表体宽度)。

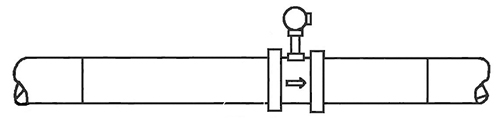

Ⅳ将传感器的前后直管段焊到原工艺管道上。
方法B:
Ⅰ考虑前15DN,后5DN选定装表位置。
Ⅱ取下表体宽度的一段管,焊上两片法兰连接孔同心,将传感器螺栓紧固好。
