工业污水处理企业的污水处理电磁流量计的在线校准和试验和数据比较

摘要:本文通过对工业污水处理企业的污水处理电磁流量计的在线校准和试验和数据比较，分析了超声波流量计在该领域应用的优缺点以及重要影响因素。
0 引言
随着社会的发展、工业的进步，生产过程中所产生的工业污水成为当下社会的一个关注热点。流量是污水处理行业生产过程中常用的过程控制参数，是污水处理行业一个重要的生产技术指标。现污水处理企业大都选用污水处理电磁流量计作为计量工具。
1 在线校准方式
普通型污水处理电磁流量计的检定方式采用静态质量法水流量标准装置，该方法在实验室内进行。由于污水处理所使用的流量计普遍口径较大、安装环境较差、不方便拆卸及企业不能停止生产的各方面的因素，现采用超声波流量计作为标准器对污水处理电磁流量计进行在线比对校准。
超声流量计具有快捷、灵活、非接触测量的特点。超声流量计和污水处理电磁流量计一样，因仪表流通通道未设置任何阻碍件，均属无阻碍流量计，是适于解决流量测量困难问题的一类流量计，特别在大口径流量测量方面有较突出的优点。
2 运用超声流量计在线校准

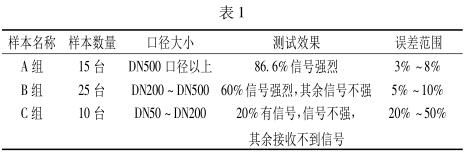

把所有受检企业的流量计分为 A、B、C 三组样本。其中 A 为 DN500 口径以上的污水处理电磁流量计;B 为DN200 ～ DN500 之间的污水处理电磁流量计;C 为 DN50 ～DN200 口径之间的污水处理电磁流量计。整理数据见表 1。

通过大量的在线检测试验，可以看出所测管道管径对超声流量计测试效果有明显影响。根据数据显示，管径越大，测试效果越好，示值误差越小。随着管径的减小，超声流量计所能检测到的流速信号也随着变弱，当口径小于 DN50 时，基本没有信号或是产生巨大的干扰信号。

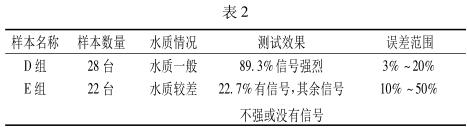

当然除了管径这一大因素外，污水水质的好坏也是一个影响检测效果的原因。把受检的 50 台流量计所流过的水质分为两组，水质一般 D 组和水质较差 E 组。整理数据见表 2。

从数据中可以看出，水质的好坏对超声流量计的测试效果起到明显的改变。水质较好能够提高采集信号的强度，保证测量的准确度，误差范围也较小。而水质差的对信号采集干扰很大，例如有的重金属企业排出的污水水质情况*差，根本无法用超声波探测到信号，检测不到流量。同时也肯定影响到污水处理电磁流量计的计量准确度。
4 总结
虽然污水处理电磁流量计现在被大多数企业作为污水流量检测的重要计量器具。但是其准确度还是无法得到肯定。由于现场污水环境的复杂和恶劣，现场很难模拟出相关的实验条件。超声流量计在线校准相对来说有一定的可行性，同时也在一定程度上得到一定的认可。其重要影响因素主要由被测对象的口径以及被测对象所流过污水的水质情况。当然现场环境错综复杂，别的影响因素肯定也有。比如污水处理电磁流量计安装的位置、超声流量计夹装的好坏、管壁被腐蚀的情况等等。这些都对超声流量计在线检测的准确度产生影响。所以，如果条件允许，还是需要对安装在污水管道上的污水处理电磁流量计送到实验室进行检定，这样才能*大程度保证污水处理电磁流量计的准确计量。
