金属管液体浮子流量计
- 品*:JKM/凯铭仪表
- 型号:JKM-LZ
- 测量范围:0.0025~60m³/h
- 精度等级:±1.5%
- 公称通径:DN15~DN100
- 适用介质:液体、气体
- 工作压力:1.6~4.0MPa
- 工作温度:-80℃~200℃
- 供电方式:24VDC
- 订货号:INXXSIJMJ422
金属管液体浮子流量计产品概述
LZ系列金属转子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构、Modular概念设计,因其具有体积小、压损小、量程比大(10:1)、安装维护方便等特点,故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。
LZ系列金属转子流量计的系列产品,针对不同的用户需求、不同场合,有多种测量形式供用户可选;按输出形式分有就地指示型、远传输出型、控制报警型,按输出形式分有就地指示型、远传输出型、控制报警型;按防爆要示分类,又可分为普通型、本质安全型、隔离防爆型三种。
LZ系列金属转子流量计采用了国际先进的 Honeywell无接触检测磁场角度变化的磁测传感器、并配以Motorola微处理系统,可实现液晶指示、累积、远传输出(4-20Ma)、脉冲输出、上下限报警输出等功能,该型智能信号变送器具有及高的精度和可靠性,完全可以取代进口同类型仪表,且具有性价比高、多参数标定、掉电保护等到特点。

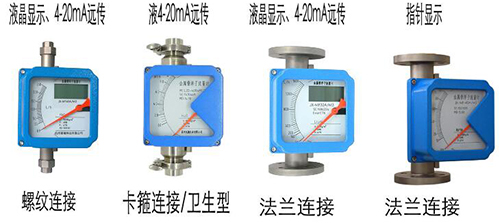

LZ系列金属转子流量计的设计制作还考虑了用户工艺流向要求,有LZ1垂直安装式、LZ2上进下出安装式、LZ3侧进侧出安装式、LZ4底进侧出安装式、LZ5螺纹连接式、LZ6水平安装式等安装方式可选。
金属管液体浮子流量计特点
1、模块化组合设计,维修方便,正常使用免维护
2、单轴、非接触新型磁耦全结构,信号传输更稳定
3、双行、大屏幕液晶显示瞬时、累计流量,可带背光
4、智能型具有掉电保护、数据备份及恢复功能
5、全金属结构,抗震、耐压、耐温、防腐
6、短行程、总主250mm,设计安装更方便
金属管液体浮子流量计技术参数
1、测量范围:水(20℃)2.5-300000 l/h,空气(20℃,0.1013MPa)0.07-3000m3/h 参见流量表,特殊流量可订制
2、量程比:标准型10:1,特殊型20:1
3、精度:标准型1.5级
4、压力等级:标准型:DN15-DN50 4.0MPa DN80-DN200 1.6MPa,夹套的压力等级为1.6MPa,特殊型在选型和订货前应与工厂协商
5、压力损失:7kPa-70kPa
6、介质温度:标准型:-80℃-+200℃:PTFE:0℃-85℃,高温型:*高可达400℃
7、介质粘度:DN15:<5mPa.s(F15.1-F15.3)<30mPa.s(F15.4-F15.8),DN25: <250mPFa.s,DN50-DN150: <300mPa.s
8、环境温度:液晶型-30℃-+85℃,指针型-40℃-+120℃
9、连接形式:标准型:DIN2501标准法兰,特殊型:由用户指定的任意标准法兰或螺纹
10、电缆接口:M20*1.5
11、供电电源:标准型24VDC二线制4-20mA(10.8VDC-36VDC),交流型:85-265VAC ? ?50HZ,电池型:3.6V@4AH镍氢电池
12、报警输出:上限或下限瞬时流量报警
13、标准型:集电*开路输出(*大100mA@30VDC内部阻抗100欧)
14、特殊型:继电器输出(触点容量*大5A@250VAC)
15、脉冲输出:累积脉冲输出,*小间隔50毫秒
16、液晶显示:瞬时流量显示数值范围:0-50000
17、累计流量显示数值范围:0-99999999
18、防护等级:IP65
19、防爆标志:本安型iaⅡCT6 隔爆型dⅡCT6
金属管液体浮子流量计工作原理

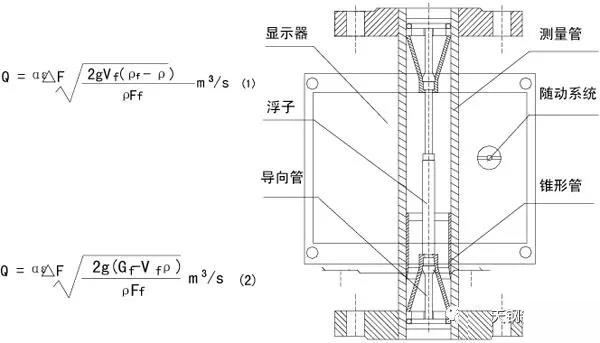

被测介质自下而上流经测量管浮子,上下端产生差压形成上升力,当浮子所收上升力大于浸在流体中浮子重量,浮子便上升,环隙面积随之增大,环隙处流体流速迅速下降,浮子上下端差压降低,作用于浮子的上升力随着减小,直到上升力与浸在流体中的浮子重量平衡时,浮子便稳定在某一位置,浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢,在浮子随介质上下移动时,磁场随浮子的移动而变化。
对于就地型,由就地指示器中的随动磁钢与浮子内磁钢耦合,而发生转动,同时带动指针,通过刻度盘指示出此时流量大小。
对于智能型,由智能型指示器中的随动磁钢与浮子内磁钢耦合,而发生转动,同时带动传感器磁钢及指针,通过一个磁传感器将磁场变化转化成电信号,经A/D变换,数字滤波,温度补偿,微处理器处理,D/A输出,LCD液晶显示,来显示出瞬时流量及累积流量大小。
![金属管液体浮子流量计流量范围对照表](/uploads/allimg/160617/1-16061F93250535.jpg)
金属管液体浮子流量计流量范围表
![金属管液体浮子流量计流量范围对照表](/uploads/allimg/160617/1-16061F93250535.jpg)
金属管液体浮子流量计安装注意事项
1 仪表安装方向
安装方向有水平安装、垂直安装两种。水平安装分为左进测出,右进测出。垂直安装分为上进下出,下进上出。
2 用于污脏流体的安装
应在仪表上游装过滤器。带有磁性耦合的金属管浮子流量计用于可能含磁铁性杂质流体时,应在仪表前装磁过滤器。要保持浮子和锥管的清洁,特别是小口径仪表,浮子洁净程度明显影响测量值。
3 脉动流的安装
流动本身的脉动,如拟装仪表位置的上游有往复泵或调节阀,或下游有大负荷变化等,应改换测量位置或在管道系统予以补救改进,如加装缓冲罐;若是仪表自身的振荡,如测量时气体压力过低,仪表上游阀门未全开,调节阀未装在仪表下游等原因,应针对性改进克服,或改选用有阻尼装置的仪表。
4 扩大范围度的安装
如果测量要求的流量范围度宽,范围度超过10时,可以在一台仪表内放两只不同形状和重量的浮子,小流量时取轻浮子读数,浮子到顶部后取重浮子读数,范围度可扩大到50-100。
5 要排尽液体用仪表内气体
进出口不在直线的角型金属浮子流量计,用于液体时注意外传浮子位移的引申套管内是否残留空气,必须排尽;若液体含有微小气泡流动时*易积聚在套管内,更应定时排气。这点对小口径仪表更为重要,否则影响流量示值明显。
6 流量值做必要换算
若非按使用密度、粘度等介质参数向制造厂专门定制的仪表,液体用仪表通常以水标定流量,气体仪表用空气标定,定值在工程标准状态。使用条件的流体密度、气体压力温度与标定不一致时,要做必要换算。换算公式和方法各制造厂使用说明书都有详述。
7 浮子流量计的校验和标定
浮子流量计的校验和标定液体常用标准表法、容积法和称量法;气体常用钟罩法,小流量用皂膜法。国外有些制造厂的大宗产品已做到干法标定,即控制锥形管尺寸和浮子重量尺寸,间接地确定流量值,以降低成本,只对高精度仪表才坐实流标定。国内也有些制造厂严格控制锥形管起始点内径和锥度以及浮子尺寸,实流校验只起到检查锥形管内表面质量。这类制造厂生产的仪表、锥形管和浮子已做成互换,毋需成套更换。浮子流量计采用标准表法校验是一种高效率方法。
