便携式超声波流量计
- 品*：JKM/凯铭仪表
- 型号：JKM-1158C
- 测量范围：0-10000m³/h
- 精度等级：±1.5% ±1.0%
- 公称通径：DN25~DN1200
- 适用介质：自来水 醇 海水 纯水
- 工作压力：1.6MPa
- 工作温度：-40℃～160℃
- 供电方式：24VDC
- 订货号：GDHVGPVFT594
便携式超声波流量计产品概述
超声波流量计具有数据自动存储，测量精度高，全中文显示，操作灵活，携带方便等特点。超声波流量计被测流体可以是水、海水、酸碱液或油、浆液之类的均匀液体，导电或非导电，有腐蚀性或无腐蚀性液体均可测量。配备一体式铝合金防护箱，可在野外恶劣环境中使用。优越的性能，优惠的价格，欢迎您咨询订购。超声波流量计中一款较轻便型流量计适用于各种工业现场中液体流量的在线标定和巡检测量。具有测量精度高、一致性好、电池供电、操作简单、携带方便等特点，是目前国内体积*小、质量*轻，真正意义上的超声波流量计。
便携式超声波流量计工作原理
便携式超声波流量计工作原理
当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同（**可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。
其关系符合下面表达式：
其中：
θ为声束与液体流动方向的夹角
M,为声束在液体的直线传播次数
D为管道内径
Tup为声束在正方向上的传播时间
Tdown为声束在逆方向上的传播时间
△T=Tup-Tdown
便携式超声波流量计产品特点
1、超声波流量计内置数据记录器，可记录日期、累积流量、信号状态、工作时间等；
2、四行汉字同屏显示瞬时流量、流速、累积流量、信号状态等；
3、标准数据接口RS232用于联网检测或导出记录数据；
4、OTC输出正、负、静累积脉冲信号和频率信号（1-19999KHZ可选）；
5、可选配的传感器：S型传感器(适用于DN15~100mm) 、M型传感器(适用于DN50~700mm)、L型传感器(适用于DN300~6000mm)；
6、铝箱或手提携带，内置镍氢充电电池可连续工作10小时以上。
便携式超声流量计应用领域
1.给水和排水
2.石油、化工
3.冶金、矿山
4.供暖、发电
5.水利和水资源
6.节能监测、节水管理
7.造纸、船体制造行业
8.食品和医药
9.流量巡检、流量跟踪和采集
10.热量测量、热量平衡
便携式超声波流量计性能参数

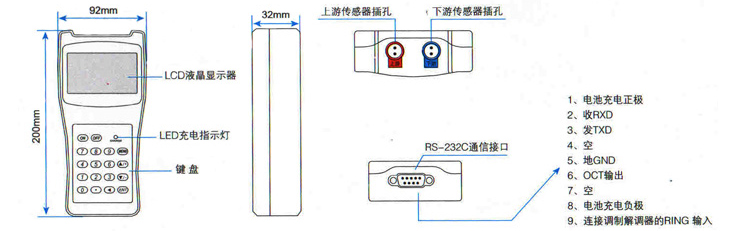

便携式超声波流量计外形尺寸
便携式超声波流量计传感器类型
便携式超声波流量计安装要求
V法（常用的方法）
一般情况下，V法是比较标准的安装方法，使用方便，测量精准，安装时两传感器水平对齐，其中心线与管道轴线水平即可，可测管径范围约DN15mm-DN400mm。

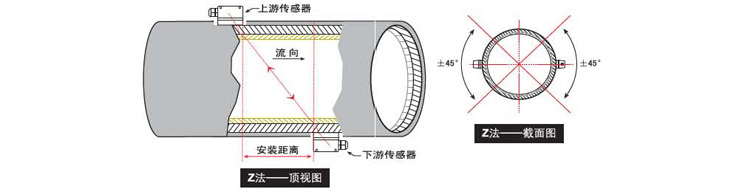

Z法（*常用的方法）
当管道很粗或液体中存在悬浮物、管内壁结垢太厚或衬里太厚等原因，造成V法安装信号弱，机器不能正常工作时，就需要选用Z法安装，Z法的特点是超声波在管道中直接传输，没有反射（称为单声程），信号衰耗小。
Z法可测管径范围为100mm-6000mm。现场实际安装时，建议200mm以上的管道都要选用Z法（这样测得的信号*大）。
