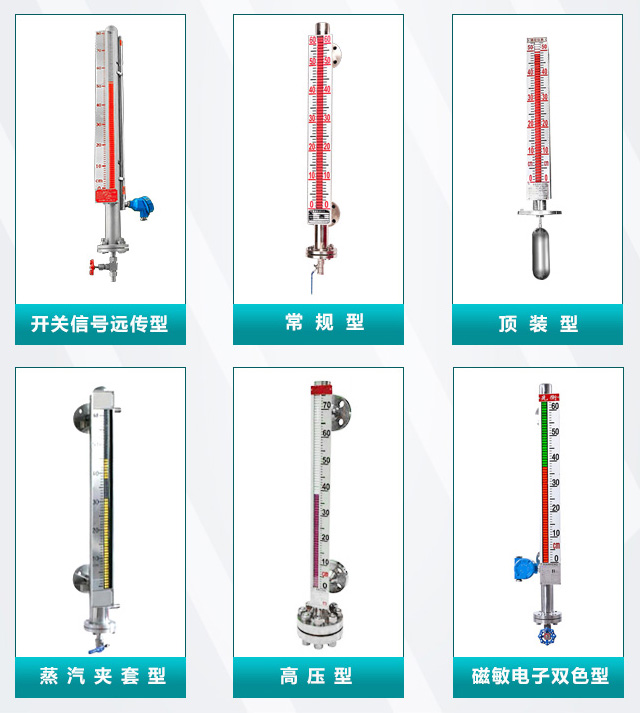

磁翻板双色液位计
- 品*：JKM/凯铭仪表
- 型号：JKM-UHZ
- 测量范围：0～12m
- 精度等级：±10mm
- 公称通径：DN20-DN100
- 适用介质：水 化工原料 油 液体
- 工作压力：1.6～6.3MPa
- 工作温度：≤400℃
- 供电方式：24VDC
- 订货号：FDH648955OXD
磁翻板双色液位计功能与适用范围
磁翻板液位计(以下简称液位计)。适用于工业生产过程中各种承压（或敞开）贮液设备（塔、缸、槽、球形容器和锅炉）的液体介质的液位的检测 。能就地显示各种液体的工作情况和液位高度。配上液位变送器就能远距离传送液面的位置信号，通过一定的电气装置达到自动控制和测量液位的目的。
液位计是具有可靠的安全性的检测仪表，由于具有磁性耦合的隔离密闭结构。尤其适用于易燃、易爆和腐蚀有毒液体的液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
液位汁具有就地显示的直读式特性，不需多组液位计组合， 可以单体进行全量程测量。设备少开孔，显示清晰，标志醒目， 读数直观等优点 。
磁翻板双色液位计工作原理
根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。根据浮力原理制作，磁翻板内浮子在主体内（与容器相通），随着被测介质液位的升降而上下浮动，利用内浮子的磁性组件吸引翻板内的指示器来直接醒目地指示出被测容器内的液位变化。
磁翻板双色液位计的技术参数
1、测量范围：侧装0－200mm、0－18000mm；顶装：0 - 200mm 、0 - 6000mm；超过以上数据请特殊注明要求。
2、测量精度：±10mm
3、介质密度：≥0.5g/cm3
4、工作压力：1.0，1.6，2.5，4.0MPa
5、工作温度：A=80℃，B=120℃，C=300℃
6、介质粘度：≤0.4Pa.S（在介质条件下，L对粘度大或低温时易结晶介质要选用加热夹套）
7、测量界位比重差：≥0.15g/cm3
8、本厂出厂连接法兰尺寸：DN20P N2.5（公制管）
9、连接法兰采用化工部1998年发布的HG20592－20635－97法兰标准。若采用其它法兰标准请用户在订货时注明。法兰连接孔分布形状：正方形。

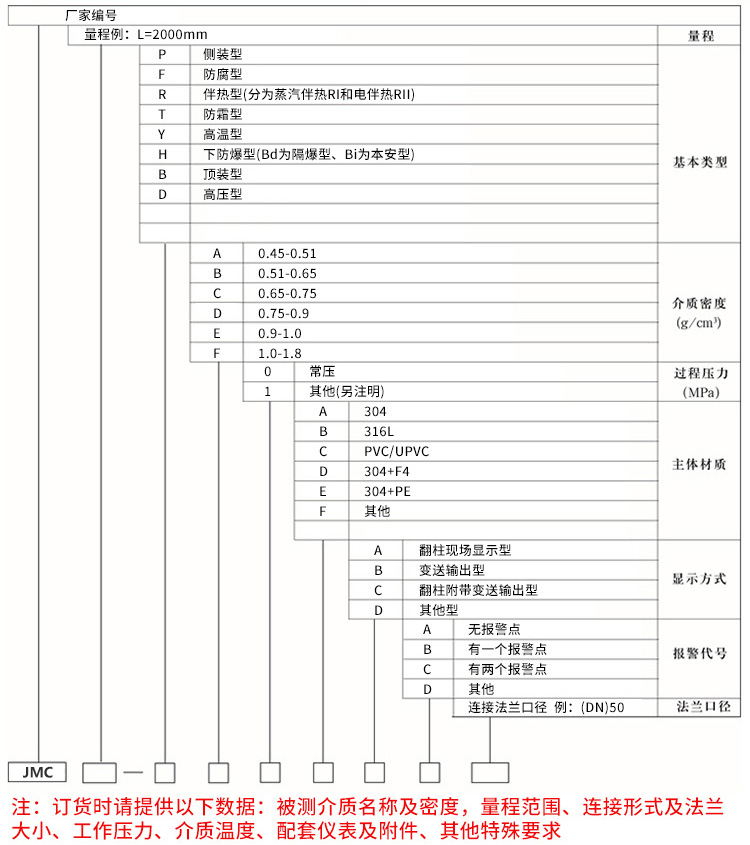

磁翻板双色液位计选型表
磁翻板双色液位计安装前以及安装时的几点注意事项
1、一般磁翻板液位计运输的时候都是木箱包装，内部卡紧，但是即便这样，即便是选择的好运输伙伴，也不能百分百保证运输的完美无损坏，所以在开箱前一定要检查木箱是否完好，如果有一定损伤，一定联系厂家或者一定要小心开箱，以免在开箱过程中无意损坏本来没有损伤的液位计，比如面板被划伤，因为面板是在开箱过程中zui容易受到锤子或者其他硬工具的损伤的。
2、在安装地点尽量不要多次激烈碰摔液位计，导致内部浮子或者其他部位的损伤。
3、由于运输过程中，物体是振动和移动的，在螺栓固定之前，尽量先用出厂配套的“子弹头”磁铁把翻板内的翻柱从头至尾给他顺一遍，保证磁性翻转的一致性。
4、调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）
5、安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性
6、安装必须垂直，以保证磁性浮子在主导管内上下运动自如。
7、对于特别材质的，比如PP材质。这些容易因为安装力度过大导致破裂的也需要注意。如果罐体上下法兰的平面度不是一个平面或者不平齐，那么在上下端法兰对接的时候，使劲的拧紧螺栓就会照成液位计法兰与液位计钢管处的小腿部分出现裂缝甚至断裂，这就是zui近有客户反应这个地方漏水。（出厂前都经过试压试水的，而这种原因导致的这地方漏水偶尔因为客户的这些鲁莽操作才导致问题发生）
8、筒体周围不容许有导磁体靠近，否则会直接影响液位计正常工作。
9、筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。
10、根据介质情况，可定期打开排污阀清洗主导管，清除管内沉积物质。
11、当配有远传配套仪表时需做到如下几条： 远传配套仪表上感应面应面向和紧贴主导管； 应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）； 远传配套仪表零位应与液位计零位指示处在同一水平线上； 远传配套仪表与显示仪表或工控机之间的连线zui好单独穿保护管敷设或用屏蔽二芯电缆敷设； 接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。 它是由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组
磁翻板双色液位计订货须知
用户在选用液位计时请注明一下几点：
1.型号规格
2.被测介质名称和密度。
3.工作压力
4.工作温度
5.测量范围
6.连接法兰（标准）
7.配套仪表
8.特殊要求
液位计配套仪表系列
一、液位变送器
1.概述
a.液位变送器概述。
该变送器作为本厂磁性浮子液位计的配套仪表，用抱箍带将变送器的传感部分固定在磁性浮子液位的主体管外侧，使其处于液位计同一磁耦合系统中，利用传感部分内的干簧管受磁性浮子组件中磁钢磁场吸合作用，将液面的变化转换为电阻信号输出。
该电阻信号经过电路模块转换为二线制的4-20mA输出，该信号直接与本厂的智能型数显仪表配套，实现对液位远距检测和控制。
2.主要技术参数
a.精度：（L≥1000mm）±1.5%F.S；（L＜1000mm）±2.5%F.S
b.测量范围：300-6000mm
c.输出信号：二线制4-20mA DC
d.工作温度：-10℃～+80℃
e.传输距离：1000m（4-20mA 导线横截面 ＞0.8mm）
f.出线接口螺纹：M20*1.5内螺纹
g.防护等级：IP65
h.防爆等级：d Ⅱ BT4-6 ia Ⅱ CT4-6
3.外形结构
注：a.与磁翻板液位计一起选型订货
b.接线盒型式与安装型式任选但要注明
4.调试
a.整体调试：因液位变送器与磁性翻柱液位计出厂时经调校合格后用抱箍固定在一起，用户安装前可进行整体调试（移动磁性浮子组件，使显示器显示位置应与变送器输出相对应）。
b.单独调试：可将变送器从型液位计上拆下，用磁钢处于变送器的零位标记处，此时输出应为4mA。再把磁钢置于满度标记，此时输出为20mA，若零位满度超差，即可调节零位电位器和量程电位器，反复调整直到达到符合技术条件为止，调好后要重新牢固在液位计主体管外侧。必须注意液位计的下连接法兰中心线必须对准显示器刻度标尺的零位和变送器输出零位标记处。
