椭圆齿轮流量计概述
椭圆齿轮流量计是用于管道中液体流量连续或间断测量和控制的容积式计量仪表。它具有量程范围大、准确度高、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装建议等诸多优点。适用于石油、化工、化纤、交通、商贸、食品、医药卫生等部门的流量计量。
LC型椭圆齿轮流量计装有指针和字轮累积装置,可现场直接显示流经管道内的液体流量和瞬时流量。在计数机构中附加发讯装置与电显仪表配套可实现累积、定量和瞬时流量远传集中控制。加装散热器或椭轮欠齿可测量高温、高粘液体。不同的液体(酸、碱、盐、有机溶液等)流量计主体可选择不同的材质制造。
椭圆齿轮流量计产品特点
1、测量精度较高:0.2级与0.5级;
2、机构简单、坚固、运行可靠;
3、特别适合于测量粘度较高的介质,而且对被测量液体粘度的变化不敏感;
4、安装容易。流量计前后不需直管段,即使流量计靠近阀门、弯管、缩管、扩大管,也无需加装直管段。
5、广泛用于各种油品及对铸铁不腐蚀液体介质的计量
6、用于高压、低腐蚀性介质的计量
7、广泛用于有较强腐蚀性液体介质,如酸、碱、盐及有机化合物等的计量
8、为了防止流量计的齿轮被杂质卡死,在流量计的上游必须安装过滤器
9、防爆等级:ExiaIICT6
椭圆齿轮流量计的主要技术参数
表头显示:指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出
仪表型号:LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示
测量介质:液体、各种油品
口径规格:10---200
流量测量范围:0.04-340 m3/h
测量精度:0.5级 0.2级
被测介质温度:-20℃-100℃ ,*高+200℃
工作压力:1.6MPa 2.5MPa 6.4MPa
输出信号:脉冲、4--20mA、RS485
通讯类型:RS485
电源:DC12V ---DC24V
安装方式:法兰连接、螺纹连接
防护等级:IP65

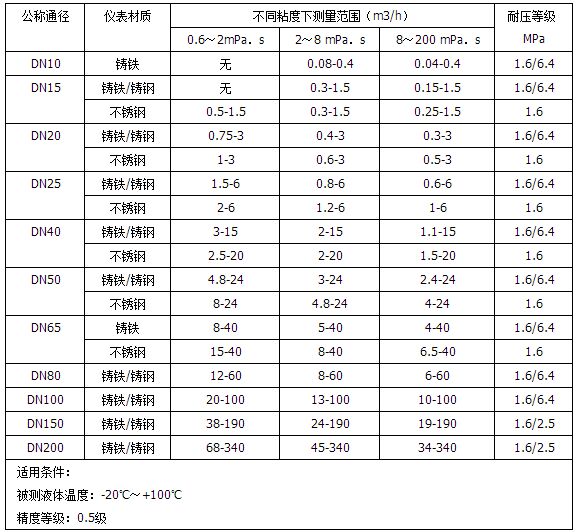

椭圆齿轮流量计流量范围
![椭圆齿轮流量计流量范围对照表](/uploads/allimg/160720/1-160H0111241324.jpg)

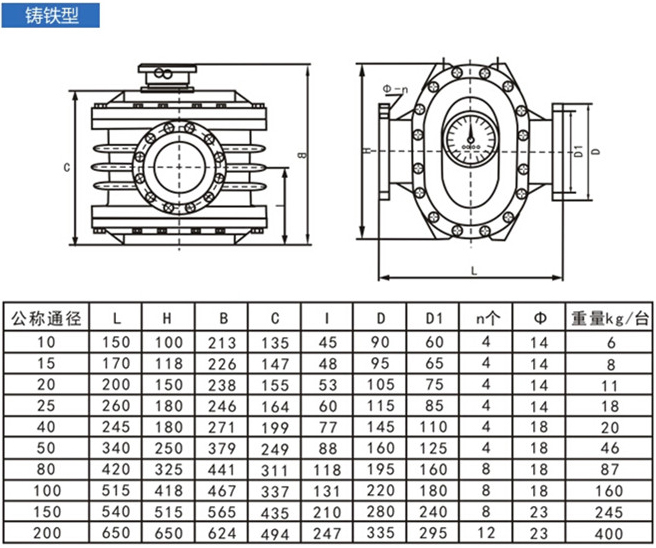

椭圆齿轮流量计外形尺寸
![铸铁型椭圆齿轮流量计图](/uploads/allimg/160720/1-160H01113093A.jpg)
![铸钢型椭圆齿轮流量计图](/uploads/allimg/160720/1-160H0111343404.jpg)
![轻型椭圆齿轮流量计图](/uploads/allimg/160720/1-160H0111400I7.jpg)
![不锈钢型椭圆齿轮流量计图](/uploads/allimg/160720/1-160H01114225B.jpg)

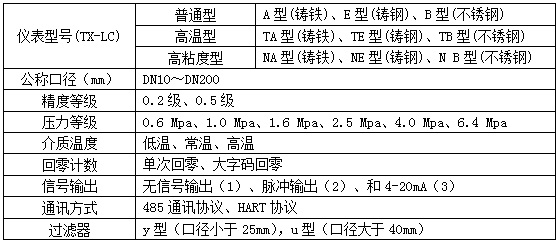

椭圆齿轮流量计选型
![椭圆齿轮流量计选型对照表](/uploads/allimg/160720/1-160H0111513344.jpg)
![椭圆齿轮流量计工作现场图](/uploads/allimg/160720/1-160H01115415V.jpg)
椭圆齿轮流量计流量范围
![椭圆齿轮流量计流量范围对照表](/uploads/allimg/160720/1-160H0111241324.jpg)
椭圆齿轮流量计外形尺寸
![铸铁型椭圆齿轮流量计图](/uploads/allimg/160720/1-160H01113093A.jpg)
![铸钢型椭圆齿轮流量计图](/uploads/allimg/160720/1-160H0111343404.jpg)
![轻型椭圆齿轮流量计图](/uploads/allimg/160720/1-160H0111400I7.jpg)
![不锈钢型椭圆齿轮流量计图](/uploads/allimg/160720/1-160H01114225B.jpg)
椭圆齿轮流量计选型
![椭圆齿轮流量计选型对照表](/uploads/allimg/160720/1-160H0111513344.jpg)
![椭圆齿轮流量计工作现场图](/uploads/allimg/160720/1-160H01115415V.jpg)
