流量计的分类

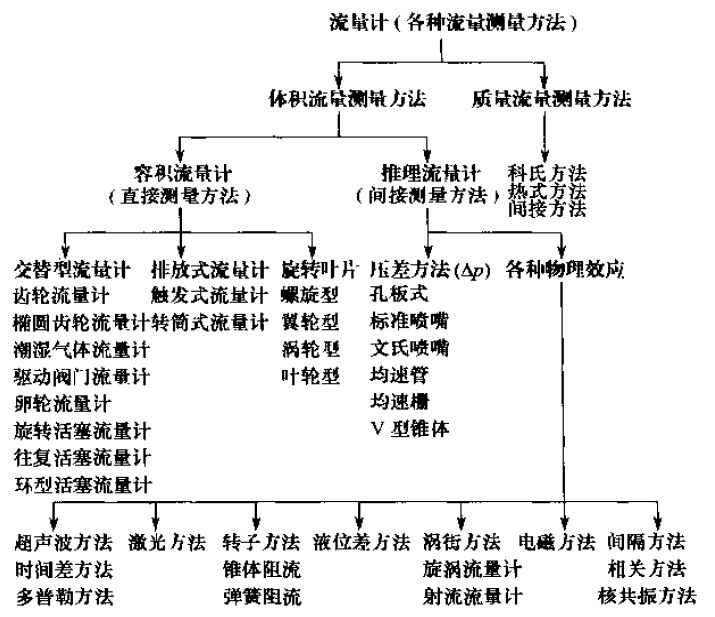

流量计的分类目前还没有统一的规定。根据不同的原则有不同的分类方法，如目的、原理、方法和结构、流体的形式以及用途等形式。这里对应用子封闭式管道的流量计的测量方法进行分类。

以下主要介绍一部分物理效应的体积流量计和质量流量计的原理、结构以及应用情况等。这些流量计包括转子流量计、电磁流量计、涡街流量计、超声波流量计。

1、转子流量计

转子流量计又称浮子流量计，是变面积式流量计的一种，它是由一个锥形管和一个置于锥形管内可以上下自由移动的转子(也称浮子)构成。转子流量计本体可以用两端法兰、螺纹或软管与测量管道连接，垂直安装在测量管道上。当流体自下而上流入锥管时，被转子截流，这样在转子上、下游之间产生压力差，转子在压力差的作用下上升，这时作用在转子上的力有三个：流体对转子的动压力（向上）、转子在流体中的浮力（向上）和转子自身的重力（向下）。

流量计垂直安装时，转子重心与锥管管轴会相重合，作用在转子上的三个力都平行于管轴。当这三个力达到平衡时，转子就平稳地浮在锥管内某一位置上。此时，重力=动压力+浮力。对于给定的转子流量计，转子大小和形状己经确定，因此它在流体中的浮力和自身重力都是已知的常量，唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时，转子将作向上或向下的移动，相应位置的流动截面积也发生变化，直到流速变成平衡时对应的速度，转子就在新的位置上稳定。对于一台给定的转子流量计，转子在锥管中的位置与流体流经锥管的流量的大小成一一对应关系。这就是转子流童计的计量原理。

 转子稳定时公式：

其中：

t为转子的密度；

f为流体的密度；

V为转子的体积；

P为转子前后的压差（P是一常数）；

A为转子的*大截面积。



2、电磁流量计

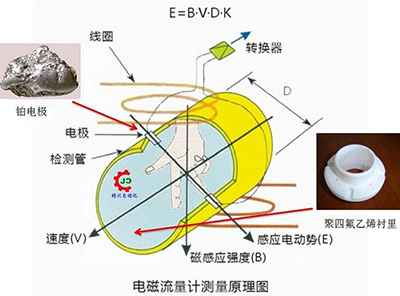

电磁流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速   的乘积、电动势E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。

式中： E---------为电*间的信号电压（v）

       B---------磁通密度（T）

       d---------测量管内径(m)

         --------平均流速（m/s）

       K---------常数

由于K为常数，励磁电流是恒流的，故B也是常数，则由（1-1）式可知，体积流量Q与信号电压E成正比，即流速感应的信号电压E与体积流量Q成线性关系。因此，只要测量出E就可确定流量Q，这就是电磁流量计的基本工作原理。

由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。



3、涡街流量计

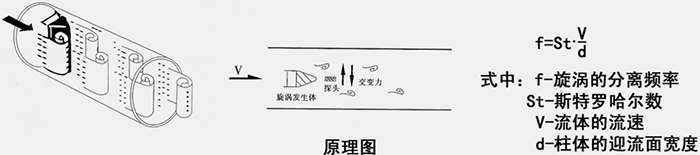

涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：

f = St × V/d

式中：f 涡街发生频率 (Hz)

V旋涡发生体两侧的平均流速(m/s )

St 斯特罗哈尔系数（常数）

这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号或标准信号。

在流体管道中，垂直插入—个柱形阻挡物，在其后部（相对于流体流向）两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列，我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体在一定条件下旋涡的分离频率与流体的流速成线性关系。因而，只要检测出旋涡分离的频率，即可计算出管道内流体的流速或流量。



4、超声波流量计

超声波流量计在流动的流体中传播时就载上流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。超声脉冲穿过管道从一个传感器到达另一个传感器，就像一个渡船的船夫在横渡一条河。当气体不流动时，声脉冲以相同的速度（声速，C）在两个方向上传播。如果管道中的气体有一定流速V（该流速不等于零），则顺着流动方向的声脉冲会传输得快些，而逆着流动方向的声脉冲会传输得慢些。这样，顺流传输时间tD会短些，而逆流传输时间tU会长些。这里所说的长些或短些都是与气体不流动时的传输时间相比而言；根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。起声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种。

根据对信号检测的原理，目前超声波流量计大致可分传播速度差法(包括：直接时差法、时差法、相位差法、频差法)波束偏移法、多普勒法、相关法、空间滤波法及噪声法等类型。其中以噪声法原理及结构*简单，便于测量和携带，价格便宜但准确度较低，适于在流量测量准确度要求不高的场合使用。由于直接时差法、时差法、频差法和相位差法的基本原理都是通过测量超声波脉冲顺流和逆流传报时速度之差来反映流体的流速的，故又统称为传播速度差法。其中频差法和时差法克服了声速随流体温度变化带来的误差，准确度较高，所以被广泛采用。按照换能器的配置方法不同，传播速度差拨又分为：Z法(透过法)、V法(反射法)、X法(交叉法)等。

波束偏移法是利用超声波束在流体中的传播方向随流体流速变化而产生偏移来反映流体流速的，低流速时，灵敏度很低适用性不大．

多普勒法是利用声学多普勒原理，通过测量不均匀流体中散射体散射的超声波多普勒频移来确定流体流量的，适用于含悬浮颗粒、气泡等流体流量测量。

相关法是利用相关技术测量流量，原理上，此法的测量准确度与流体中的声速无关，因而与流体温度，浓度等无关，因而测量准确度高，适用范围广。但相关器价格贵，线路比较复杂。在微处理机普及应用后，这个缺点可以克服。

噪声法(听音法)是利用管道内流体流动时产生的噪声与流体的流速有关的原理，通过检测噪声表示流速或流量值。其方法简单，设备价格便宜，但准确度低。

以上几种方法各有特点，应根据被测流体性质．流速分布情况、管路安装地点以及对测量准确度的要求等因素进行选择。一般说来由于工业生产中工质的温度常不能保持恒定，故多采用频差法及时差法。只有在管径很大时才采用直接时差法。对换能器安装方法的选择原则一般是：当流体沿管轴平行流动时，选用Z法；当流动方向与管铀不平行或管路安装地点使换能器安装间隔受到限制时，采用V法或X法。当流场分布不均匀而表前直管段又较短时，也可采用多声道(例如双声道或四声道)来克服流速扰动带来的流量测量误差。多普勒法适于测量两相流，可避免常规仪表由悬浮粒或气泡造成的堵塞、磨损、附着而不能运行的弊病，因而得以迅速发展。随着工业的发展及节能工作的开展，煤油混合(COM)、煤水泥合(CWM)燃料的输送和应用以及燃料油加水助燃等节能方法的发展，都为多普勒超声波流量计应用开辟广阔前景。
