差压式流量计取压方式和取压装置

差压式流量计的输出信号就是节流件前后取出的差压信号。不同的取压方式，即取压孔在节流件前后的位置不同，取出的差压值也不同。所以，不同的取压方式，对同一个节流件，它的流出系数也将不同。

1、取压方式

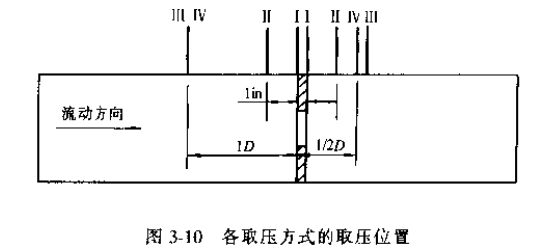

目前国际国内通常采用的取压方式有理论取压法、D-D/2取压法（也称径距取压法）、角接取压法和法兰取压法等，*常用的为后面三种。图3-10表示出各种取压方式的取压位置。

（1）理论取压法

理论取压法上游取压管中心位于距节流件前段面1D±0.1D处，下游取压管中心位置因β值而异。基本位于流束*小截面处，所以也称缩流取压法，如图3-10中截面III-III所示。在推导节流装置流量方程时，用的差不多正是这两个截面上的压力差，所以称为理论取压法。理论取压法的优点是所取得的差压较大，但是，随着直径比β和流量qv的变化，孔板后流束*小截面的位置也要变化，给下游取压口的设置带来困难。

（2）D-D/2取压法

D-D/2取压法又称径距取压法。上游取压管中心位于距节流件前端面1D±0.1D处，下游取压管中心位于距节流件前端面D/2±0.01D（对于β〉0.6）或D/2±0.02D（对β≤0.6）处，如图3-10中IV-IV截面。和理论取压法相比，D-D/2取压法下游取压点是固定的，是一种比较好的取压方式。当直径比β〉0.735时，下游取压点近似位于流束的*小截面处，取出的差压值也和理论取压法相近。当β〉0.735时，两者将出现差异。一般，D-D/2取压法测得的差压值较理论取压法稍小。

（3）角接取压法

角接取压法上下游取压管中心位于节流件前后端面处，如图3-10中I-I截面。角接取压法主要优点如下：易于采用环式取压、使压力均衡，从而提高差压的测量精度；当实际雷诺数大于界限雷诺数时，流出系数只与直径比β有关；沿程压力损失变化对差压测量的影响小。

角接取压的主要缺点是对取压点的安装要求严格，如果安装不准确，对差压测量精度影响较大。这是因为角接取压的前后取压点都位于压力分布曲线的较陡峭部位，取压点位置稍有变化，就对差压测量有较大影响。另外，它取到的差压值较理论取压法的差压小，取压管的脏污（如污水流量计）和堵塞不易排除。

（4）法兰取法法

法兰取压法不论管道直径和直径比β的大小，上下游取压点中心均位于距离孔板上下游端面lin（2.54cm）处，如图3-10中II-II截面。它在制造和使用上要比理论取压法来得方便，而且通用性较大。但它使得流出系数除与β和Re有关外，还跟管径D有关。

2、标准取压装置

标准取压装置是**标准中规定的用来实现取压方式的装置。根据取压方式有角接取压装置和法兰取压装置，D-D/2取压方式在测量管上钻孔实现取压。

（1）角接取压装置

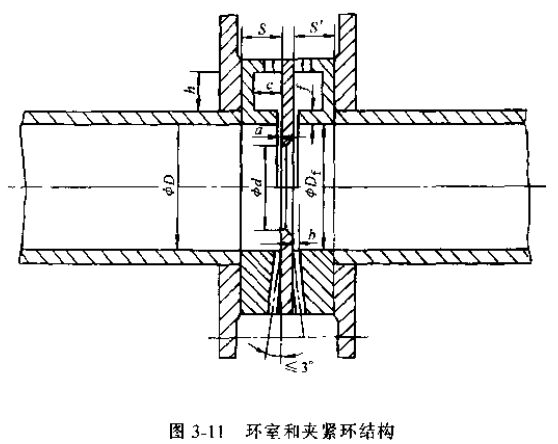

角接取压装置可以采用环室或夹紧环（单独钻孔）取得节流件前后的差压，其结构如图3-11所示。

环室取压装置由节流件前后两个环室组成。前后环室的厚度分为为S和S'，它们应满足S（或S'）≤0.5D，前后环室的开孔直径Df应相等，并等于管径D以保证不凸入管内。允许Df≥D，但应≤1.04D，并满足式（3-17）的要求

采用环室取压的目的是可以取出节流件前后的均衡压差，提高测量精度。环室通过与节流件之间的环隙和管道内部想通。环隙可以是全周上的连续环隙，也可以是等角配置的不少于四个的断续环隙，环隙宽度a或单独钻孔取压口直径b应满足

β≤0.65时    0.005D≤a≤0.03D

β〉0.65时    0.01D≤a≤0.02D

对于任意β值，环隙宽度a应在1-10mm之间。环腔的横截面积C×h应大于或等于环隙与管道连通的开孔面积的一半，即Ch≥1/2πDa。

夹紧环（图3-11下半部分）在单独钻孔时使用，上下游压力分别从前后两个夹紧环取出。当被测介质为蒸汽时，取压口直径b应在4-10mm之间。

（2）法兰取压装置

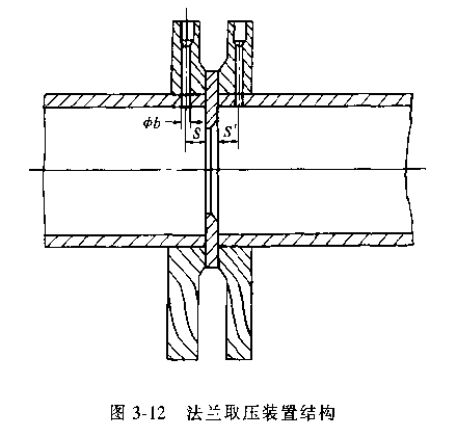

法兰取压装置由两个带取压孔的取压法兰组成，如图3-12所示。上下游取压孔直径b相同，应满足b≤0.13D，同时应小于13mm。取压孔轴线分别与孔板上下游端面之间的距离为

对于β〉0.6    D≤150mm     S=S'=（25.4±0.5）mm

对于β≤0.6，或β〉0.6但150mm≤D≤1000mm   S=S'=（25.4±1）mm
